怎么调整CAD水暖电中室外雨水管标注文字的离管距离？
怎么调整CAD水暖电中室外雨水管标注文字的离管距离？
在室外给排水图纸中，雨水管标注文字与管道之间的距离默认值可能偏大，导致标注占用过多图纸空间，影响其他图素的布置和整体图面效果。为适应不同的图纸密度和排版需求，软件允许用户自定义标注离管距离。该参数在初始设置的给排水设置中调整，修改后对新生成的雨水管标注生效。下面说明具体的操作流程。
问题描述：

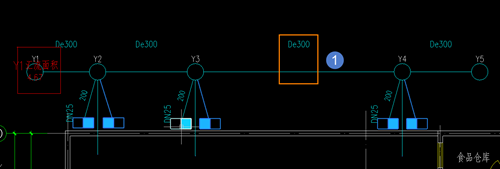

CAD水暖电室外雨水管在标注文字时，文字离管距离太大，该如何调整？
解决方案：
-

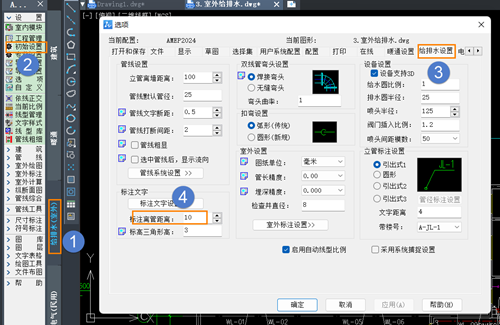

点击水暖电菜单【给排水（室外）-设置-初始设置】，切换到【给排水设置】，修改【标注离管距离】；
-

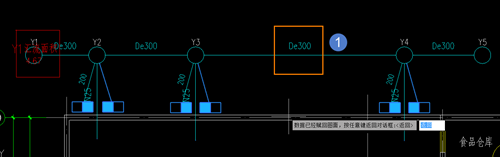

再次进行雨水管文字标注可以看到，文字离管距离就改过来了。
注：注意进行设置后，对图中已有标注不起作用，只对后续新标注产生作用。
设置完成后，新标注的间距将符合预期。如需更新已标注的旧标注，建议统一删除后重新标注，保持全图标注间距一致。
