CAD水暖电中普通图块如何转换成其它软件图块？

在CAD中，使用BLOCK命令创建的普通图块通常只有一个夹点，只能进行整体缩放，无法像其它软件图块那样自由拉伸。而其它软件图块因具备五个夹点，既支持整体缩放，也能通过拖拽夹点改变形状。如果希望将普通CAD块转换成其它软件图块，在水暖电中通过图块转化功能即可轻松完成。下面说明具体操作方法。

问题描述：

Cad图块就是普通我们常见的块，block命令就可以建立cad图块。Cad图块与其它软件图块的区别就是夹点数目不同，cad图块只有一个夹点，而其它软件图块有五个。这就导致cad图块的大小只能通过sc放大缩小命令来整体放大缩小。而其它软件图块有五个夹点，不但可以使用sc实现整体放大缩小，还可以实现图块本身的拉伸。单击中间的夹点，还可以变换四个交的夹点位置。

如何可以转换成其它软件图块呢？

步骤指引：

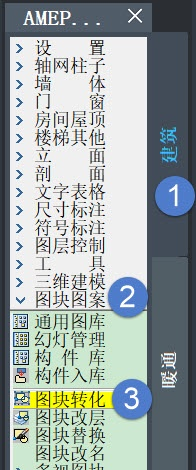

1. 点击水暖电菜单【建筑-图块图案-图块转化】；

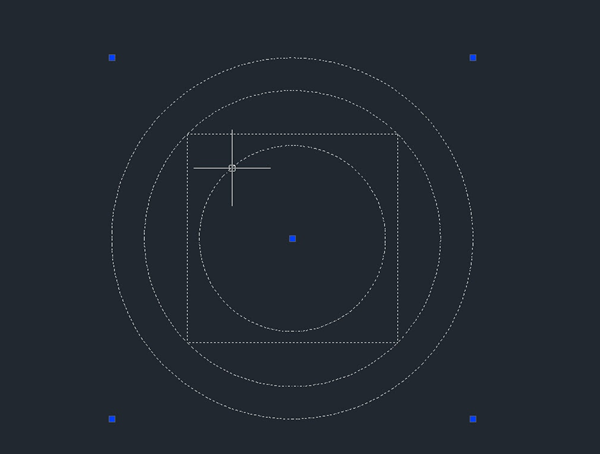

2. 选择想要转化的CAD图块，就转换成功了，此时这个块就有了五个夹点，可以随意拉伸。

转化完成后，该图块即变为五夹点可拉伸的其它软件图块，使用更加灵活，解决了普通块无法局部调整的问题。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
