CAD水暖电中接地线功能卡死的原因与处理
CAD水暖电中接地线功能卡死的原因与处理

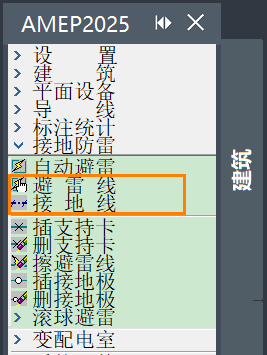

使用避雷线或接地线功能时，若软件出现卡死但其他命令运行正常，原因多与图纸的线型比例设置有关。当全局比例因子过小时，避雷线/接地线功能生成的线型图案过于密集，系统在渲染时占用大量资源导致假死。通过线型管理器调高全局比例因子即可恢复正常。下面说明具体调整方法。
问题描述：
用避雷线/接地线功能会卡死，其他功能能正常使用，是什么原因？
原因分析：
图纸模版的线型比例改太小，接地线等功能画出来的线太密导致软件卡死。
解决方案：

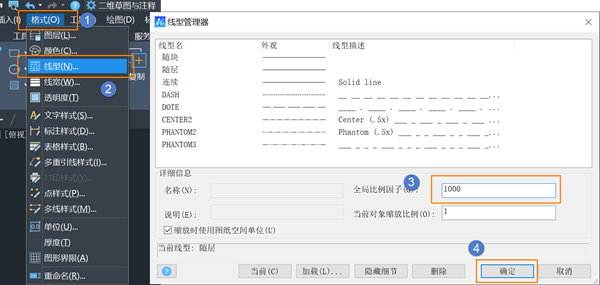

点击菜单【格式-线型】（【linetype】命令），在线型管理器中，把全局比例因子设置为【1000】，再点击【确定】，即可解决问题。
调整线型全局比例因子后，避雷线/接地线功能即可正常使用。建议将该比例值记录并应用于同类图纸模板，避免重复出现类似问题。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
