怎么用CAD机械版提取其他图纸的明细表
对于机械设计师而言，图纸中的明细表是BOM数据的核心载体。然而，当图纸来源不同时，原有的明细表往往沦为普通的图形元素，失去了与零件序号、材料清单的联动关系。这意味着每次修改都需要重新整理数据，大大增加了重复劳动。如何将其他图纸中的表格文字，一键转化为具备完整属性的机械明细表？其实操作并不复杂，关键在于建立正确的提取规则。接下来让我们一起看看吧~
问题描述：
图纸用其他CAD或CAD机械版绘制的，如图纸套用机械图幅，如何将图纸中的明细表内容提取到机械明细表，使之成为机械明细表对象？
步骤指引：
通过机械功能【提取表格数据】，将原图纸中文字抓取对应到机械表格的字段中，在这之前要用【规则表格提取配置】建立文字的抓取规则。

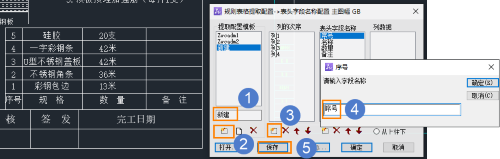

1.点击菜单【机械-系统维护工具-规则表格提取配置】（【ZWMTBLDATAPICKUPBOMCONFIG】命令），打开设置对话框；
2.自定义一个【提取配置模板】的名称，按【新建】按钮，新建一个模板：
在【列的次序】中，点击【新建】按钮，填入原明细表第一列对应新明细表的字段名称；以此类推，将明细表每列对应的字段进行添加；
3.点击【保存】，将该配置保存；

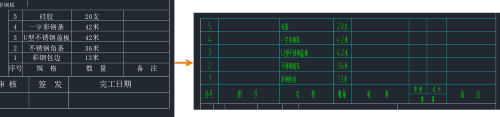

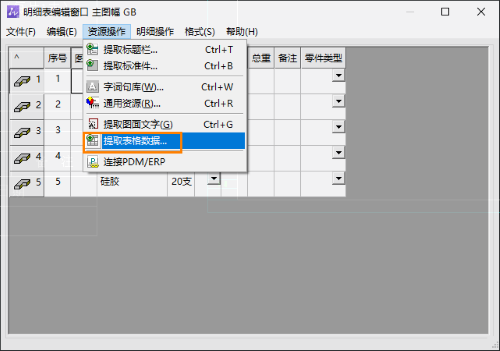

点击菜单【机械-序号/明细表-处理明细表】（【ZWMTOTALBOMEDIT】命令），点击【资源操作-提取表格数据】，根据命令行提示，选择或者框选原明细表对象，然后选择上面新建的提取配置执行，原明细表数据即可导入成为机械明细表数据。
以上就是本篇文章的全部内容，若想了解更多CAD知识，可关注下方链接！
