在结构设计过程中,PCB板的厚度往往是影响装配间隙的关键参数,不同项目的电路板厚度可能从0.8mm到2.4mm不等。导入ECAD文件时,如果软件自动识别的板厚与实际不符,就需要手动覆盖默认值。通过ECAD输入选项中的替代板厚设置,可以在导入时直接指定准确的厚度值,避免后续手动修改模型。下面介绍具体操作流程。
问题描述:
在结构设计中导入PCB板往往需要设置厚度,3D应该如何操作?
步骤指引:

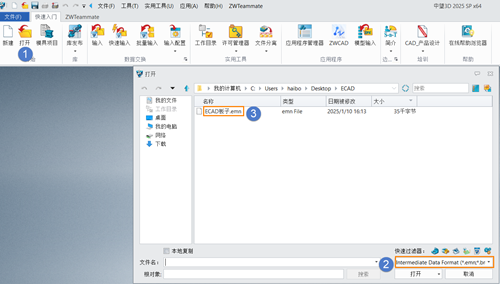

1.【打开】--文件类型选择【.emn】--选择需要导入文件

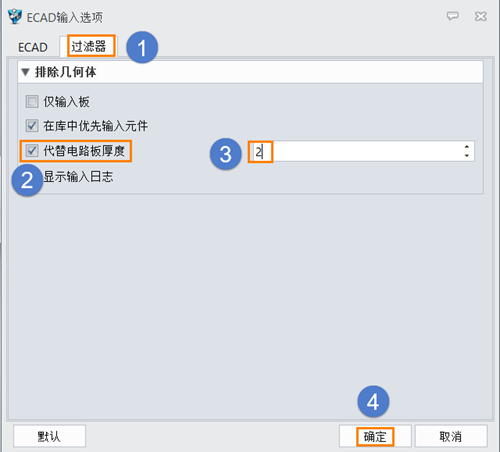

2.在【ECAD输入选项】--【过滤器】--勾选【代替电路板厚度】--输入你需要的厚度--【确定】

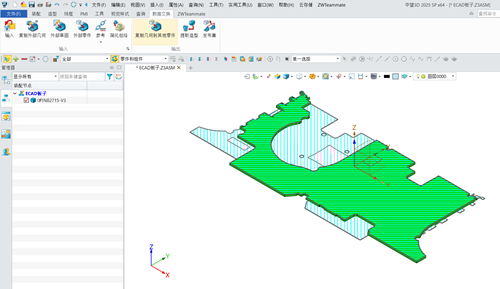

3.完成效果如下图。
导入时指定板厚后,模型即可直接用于结构装配,无需二次调整。建议在导入前确认电路板设计文件中的标称厚度,保证模型数据准确。
