3D建模软件中输入IDF文件时报错“警告：合并基体不能为空”，怎么办？
3D建模软件中输入IDF文件时报错“警告：合并基体不能为空”，怎么办？
在结构设计过程中，导入IDF格式的电路板数据是常见操作，该格式用于在ECAD与MCAD之间传递PCB的物理信息。如果在导入时出现报错“警告：合并基体不能为空”，说明当前环境中缺少可识别的基体特征，导致软件无法正确放置导入的电路板模型。解决该问题无需修改IDF文件本身，只需在软件中提前创建一个独立的基体特征，为导入数据提供一个可被识别的承载对象。下面说明具体的操作步骤。
问题描述：

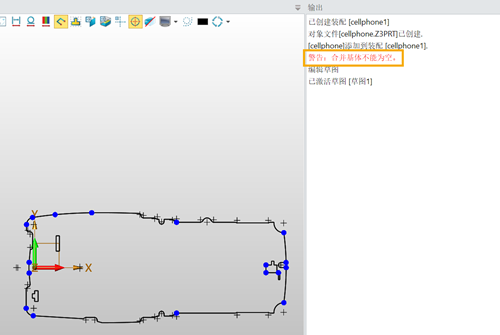

输入IDF文件时，出现报错“警告：合并基体不能为空”
解决方案：

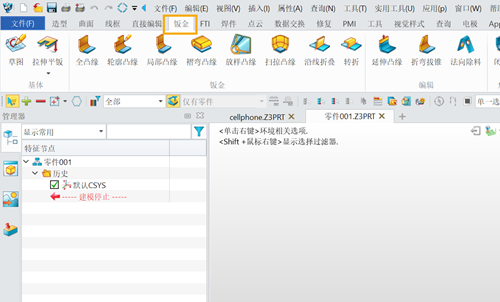

1.新建一个新的组件，或者有已打开的零件文档，然后选择【钣金】选项卡；

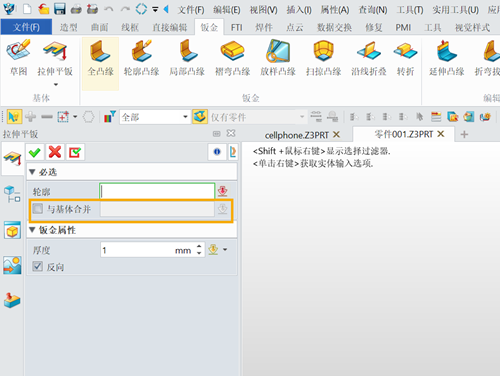

2.使用【拉伸平板】命令，取消【与基体合并】的勾选，然后【确定】；
3.然后重新输入IDF就可以了。

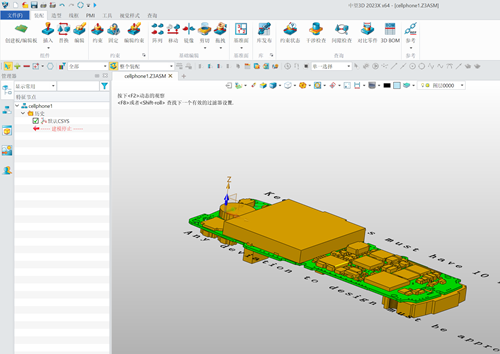

完成上述操作后，再次执行IDF文件导入，报错将不再出现。该方法的本质是在导入前为软件提供一个独立的基体参照，使导入的PCB数据能够正确识别和定位。
