三维建模软件中如何测量线束长度？
三维建模软件中如何测量线束长度？
在电气线束设计中，线束的长度是影响装配效果和成本控制的关键参数。实际使用中，线束既需要满足走向路径的原始长度要求，还需要考虑布线时的松弛余量，以便于后期装配和维修操作。软件提供了两种长度查询方式，分别对应原始长度和含松弛量的计算长度，帮助设计人员准确获取线束的用料数据。下面介绍具体的操作步骤。
问题描述：

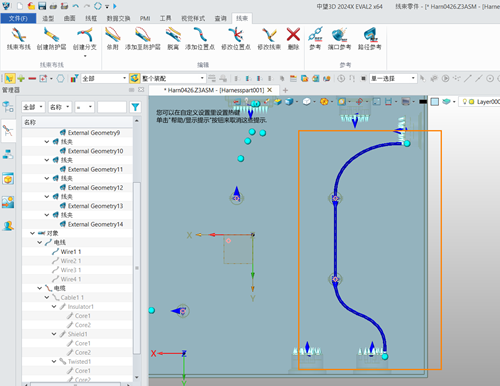

线束如下图所示：如何测量线束对应的长度？
步骤指引：

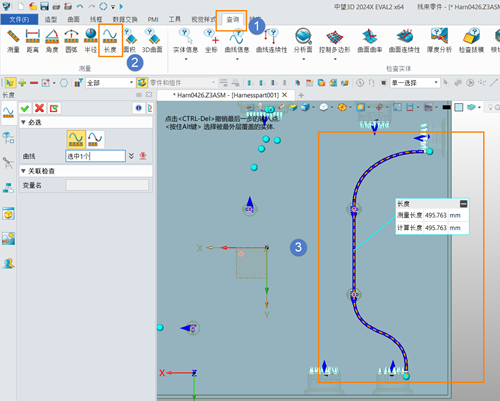

选择【查询】—【长度】命令，选择需要测量的线束段，即可显示线束长度。
注：【测量长度】：线束原始长度。
【计算长度】：计算长度=线束原始长度×（1+松弛量百分比）
测量长度反映线束沿路径的实际原始尺寸，适用于确定线束本身规格。计算长度则考虑了布线松弛量，通常用于采购、下料或装配预留。用户可根据需要选择对应数值，满足不同环节的数据需求。
