三维建模软件中如何快速查看线束的长度？
三维建模软件中如何快速查看线束的长度？
在线束设计中，查看每条线束的长度是进行线径选型、走向优化和下料统计的基础工作。如果每次都需要逐一选中线束并查询长度，不仅操作繁琐，而且在数量较多的线束设计中难以整体把握数据。线束管理器提供了自定义显示列功能，用户可以将长度属性添加到列表显示中，实现线束长度的集中查看，便于快速比对和统计分析。下面说明具体的设置步骤。
问题描述：
在线束设计中，如何快速去查看每条线束的长度？
步骤指引：

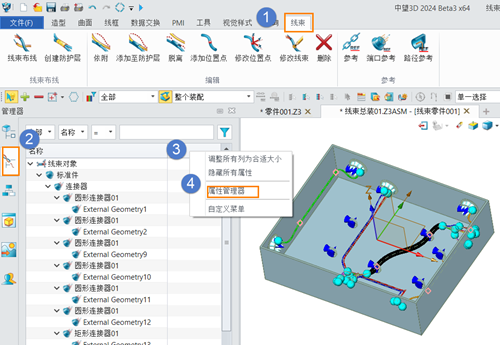

1.选择【线束】，切换到【线束管理器】，在名称后面的空白处【右键】，在弹出菜单中选择【属性管理器】；

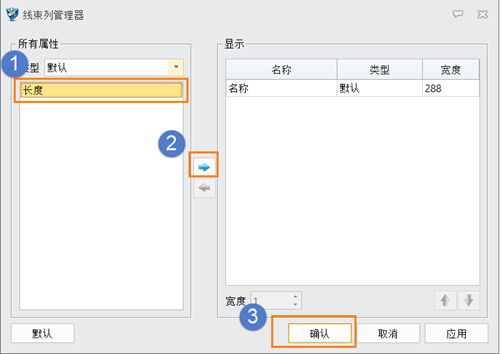

2.在线束列管理器中，选中【长度】，点击【右向箭头】，使得长度显示在显示列表中，最后点击【确认】即可。

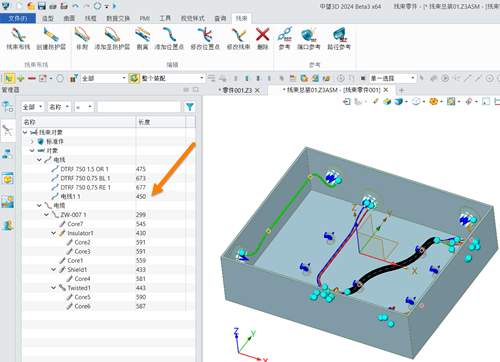

配置完成后，线束管理器将直接显示每条线束的长度数值，无需逐个打开属性面板查看。该显示列支持排序和导出，便于后续进行线束长度汇总和对比，提高数据整理效率。
