三维建模软件中如何查看样条曲线的梳状曲率图?

在三维建模过程中,曲线的光顺性直接影响着后续曲面质量和产品外观。对于样条曲线或自由曲线,仅凭肉眼观察往往难以判断其曲率变化是否均匀、是否存在突变或反弯点。这时,梳状曲率图就派上了大用场——它将曲线上各点的曲率大小以“梳齿”的形式直观地显示出来,梳齿方向代表曲率方向,梳齿长度代表曲率大小。通过观察梳状曲率图,我们可以快速判断曲线是否光顺、曲率变化是否连续,从而指导曲线调整与优化。那么,在三维设计软件中,如何查询曲线的梳状曲率呢?下面我们来看具体的操作步骤。让我们一起来看看吧!

问题描述:

有时需要在中望3D中查询样条曲线的梳状曲率,那么应该如何操作?

步骤指引:

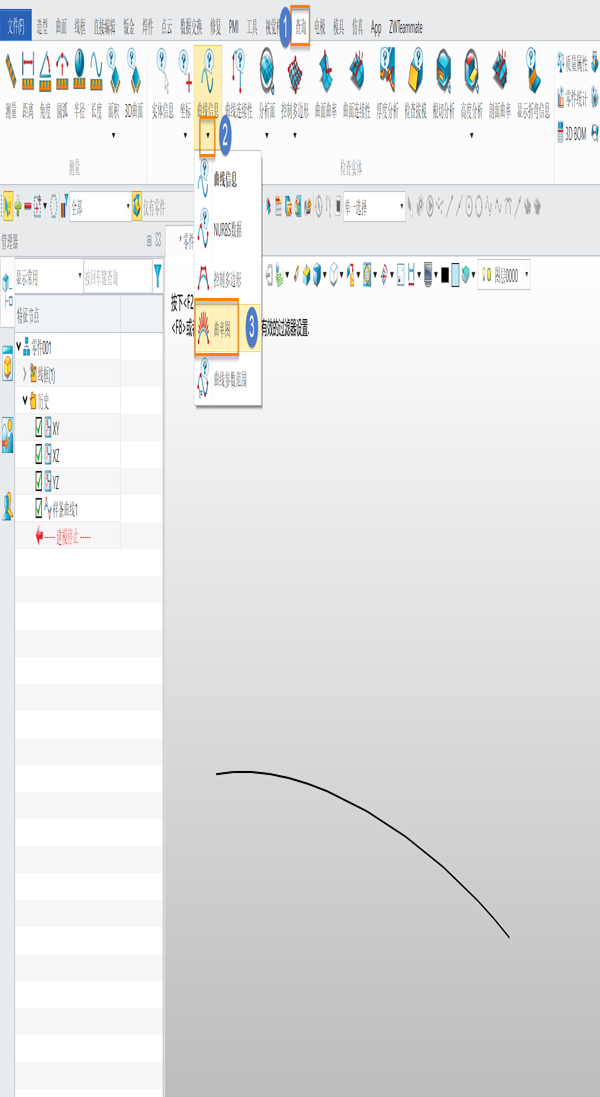

1. 点击【查询】中【曲线信息】的下拉框,找到并点击【曲率图】。三维建模软件中如何查看样条曲线的梳状曲率图?

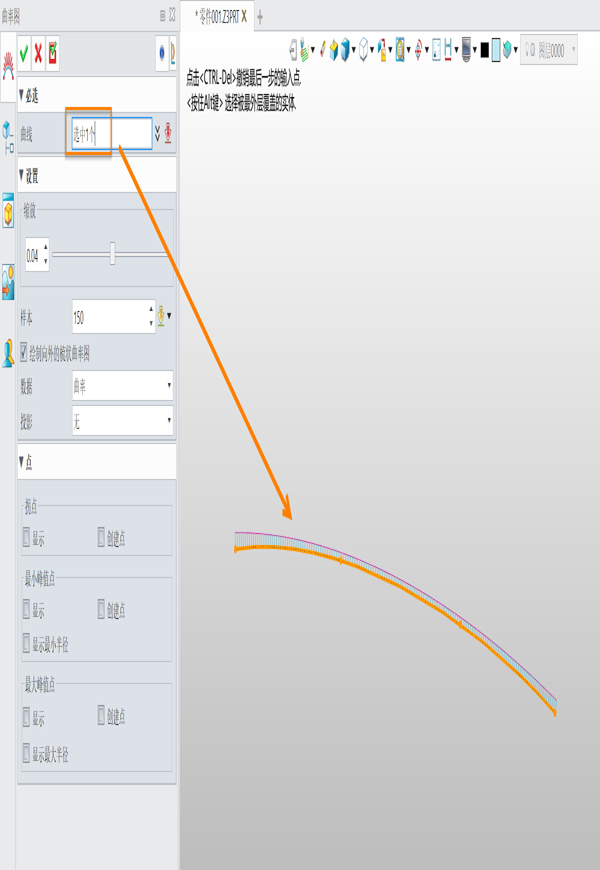

2. 在【曲率图】选项框中,在【曲线】里选择需要查询的曲线,即可看到曲线的梳状曲率。三维建模软件中如何查看样条曲线的梳状曲率图?

如果在操作中找不到【曲率图】命令,建议在命令栏中直接搜索“曲率图”或“曲率分析”快速定位。希望这个小技巧能帮助你在曲线质量评估中更加得心应手。如果你在实际操作中遇到其他问题,欢迎在评论区留言交流!
