三维建模软件中如何检测一个曲面是否是平面？

在三维建模与设计过程中，我们经常需要确认模型中的某个面是严格的平面还是带有曲率的曲面。例如，在进行装配约束、工程图标注或后续加工编程时，平面的识别至关重要。如果误将微小的曲面当作平面来处理，可能会导致装配误差或加工问题。那么，如何快速、准确地判断一个面是否为平面呢？三维设计软件中提供了一个非常实用的“NURBS数据”查询功能，通过它可以获取曲面的详细几何信息，从而判断其是否为平面。下面我们就来介绍具体的操作步骤。让我们一起来看看吧！

问题描述：

在3D建模软件中怎么检查一个面是否为平面呢？

步骤指引：

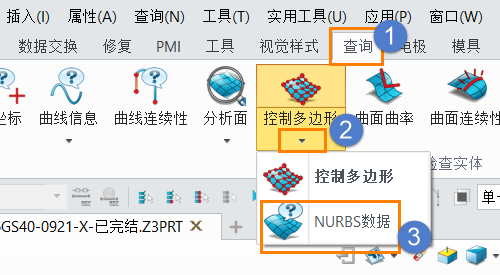

1. 在【查询】里选择【NURBS数据】。

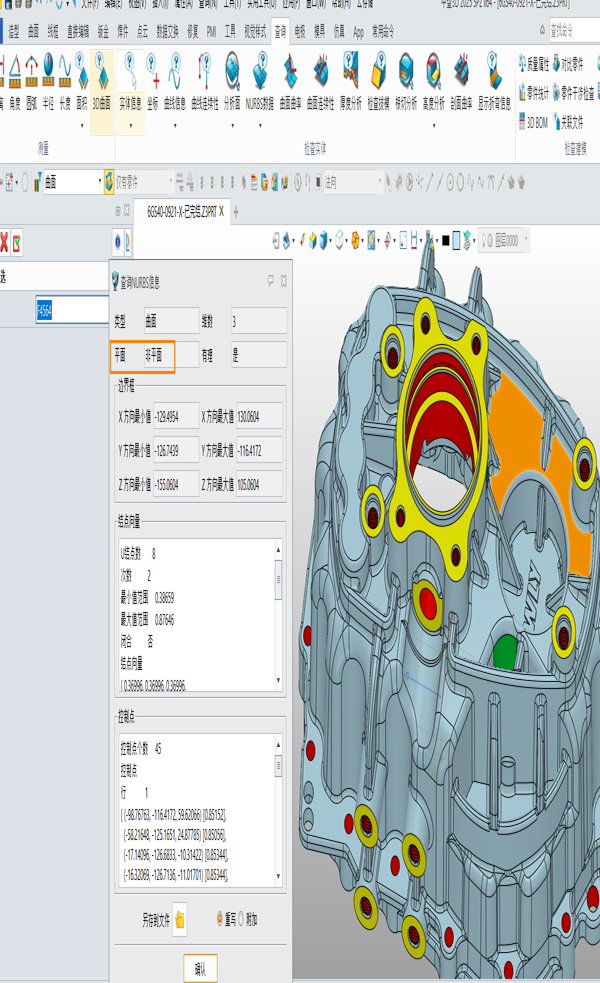

2. 选择要查询的曲面即可判断是否为平面。

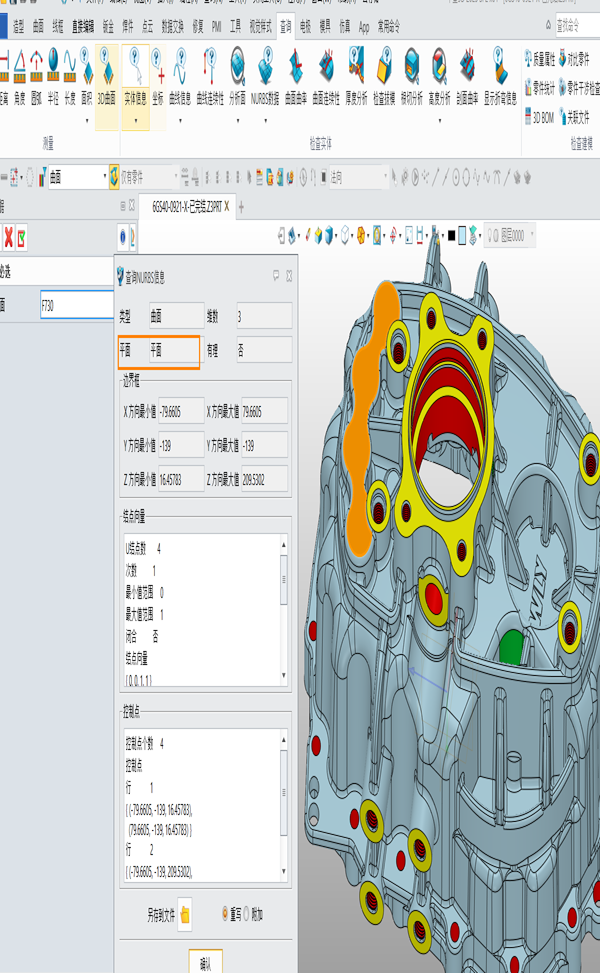

通过选择【NURBS数据】并点击目标面，软件会弹出信息窗口，显示该曲面的类型（如“平面”、“B样条曲面”等）。如果显示为“平面”，则说明该面是严格的平面；若显示为“曲面”或“B样条”，则不是平面。此外，你还可以通过观察曲面结构线是否均为直线来辅助判断。这一方法适用于所有类型的曲面，无论是原始建模生成的曲面还是从外部导入的几何体。需要注意的是，某些模型面可能因为精度问题被误判，建议结合模型的创建历史或使用“偏差分析”功能进一步验证。希望这个小技巧能帮助你在三维设计工作中更准确地识别几何特征。如果你还有其他关于模型检测或分析的问题，欢迎在评论区留言交流！
