CAD水暖电中调出灭火器图块库的方法有哪些？
CAD水暖电中调出灭火器图块库的方法有哪些？
在消防平面设计中，灭火器图块的使用频率较高。若通过自建图块或复制历史图纸中的图块来使用，不仅操作繁琐，还可能出现图块比例不一致或符号不规范的问题。软件提供的灭火器图块库预置了符合消防制图标准的多种灭火器图块，用户可通过给排水系统附件页面快速调取，直接拖入图纸即可使用，大幅提高绘图效率。下面介绍具体的调取步骤。
问题描述：
CAD水暖电如何调出灭火器图块库？
步骤指引：

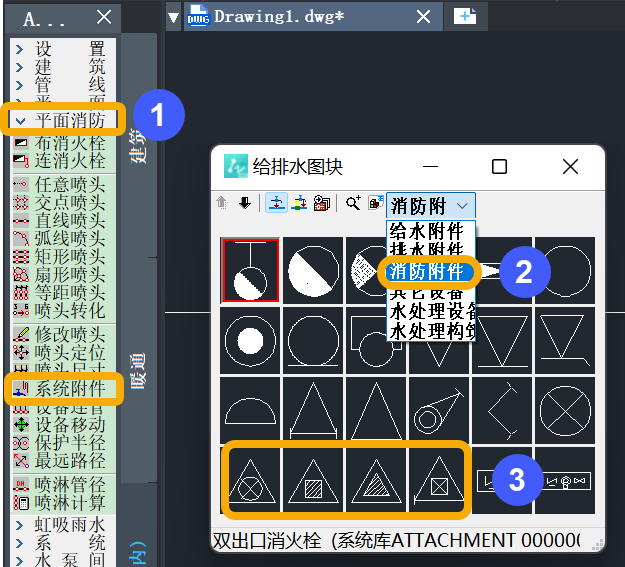

1.点击水暖电菜单【给排水-平面消防-系统附件】，调出给排水图块页面；
2.选择【消防附件】，在页面底部即可找到灭火器图块库。
调出图块库后，用户可根据需要选择不同规格和类型的灭火器图块，直接将其放置在图纸对应位置。该图库采用统一标准符号，有助于保持图纸中消防设备图例的一致性和规范性，减少手动调整时间。
