CAD机械版图幅调用后图框出现位置偏移的原因和修复方法
在调用机械图幅时，如果发现图框与标题栏等元素之间存在明显的位置偏差，图框整体没有对齐到预期的位置，这往往不是因为插入操作有误，而是图框文件本身的原点设置不正确。图框的正确基准位置应该是其内框的左下角，如果图框文件的原点偏离了这个位置，调用时就会出现偏移现象。解决方法很简单，只需要打开图框文件检查并修正原点位置即可。下面说明具体的操作流程。
问题描述：

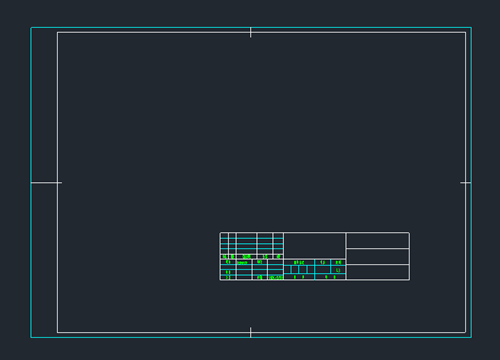

如图，调用机械图幅，发现图框和标题栏等部分有位置差，是什么原因？
解决方案：
问题原因是图框文件的原点位置不正确，正确的图框位置是图框内框的左下角。
打开机械资源文件夹【C:\Users\Public\Documents\ZWSoft\zwcadm\2024\zh-CN\styles\GB\drwFrame】，将有问题的图框用CAD打开，检查原点位置，将其进行纠正后保存。
修正原点并保存后，重新调用该图幅即可正常对齐。如果后续其他图框也出现类似偏移，按同样的方法检查对应文件的原点位置即可。
