CAD如何让机械版支持建筑自定义实体的显示？

在跨专业图纸协作中，机械设计人员有时需要参考建筑专业绘制的图纸文件，这类图纸中的墙体、门窗、文字注释等元素通常以建筑自定义实体对象的形式存在。在通用CAD平台中，这些对象可以正常显示，但在机械版环境中，由于去除了建筑解析器插件，打开此类图纸时自定义实体对象无法被识别，导致图纸显示不完整，关键信息缺失，影响后续的查看和引用。为解决这一问题，可以通过手动加载建筑解析器插件的方式，使机械版获得识别建筑对象的能力。下面介绍具体的操作步骤，您可根据实际使用的版本进行对应操作。

问题描述：

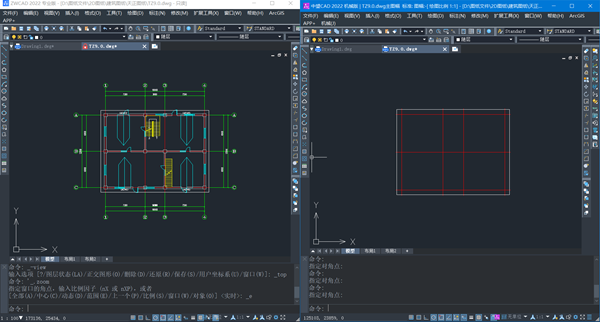

在CAD平台版本中，可以显示建筑自定义实体对象，但是，在机械版中，由于去除了建筑解析器这个插件，所以打开含有建筑自定义实体的图纸（通常是建筑专业软件建筑T3以上的图纸版本），不能完整显示所有图纸内容，自定义实体对象不能显示，如下图所示：

建筑的墙体、门窗、文字注释等建筑自定义实体，在CAD平台中可以显示，在机械版中不能显示。

如果要在机械版中显示建筑自定义实体对象，需要机械版手动加载建筑解析器这个插件。

步骤指引：

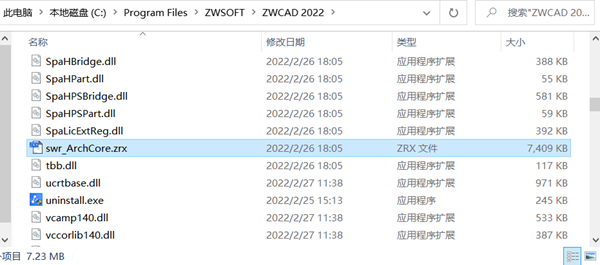

1. 安装与ZW机械相同版本，比如，使用ZW机械2022，就下载安装一下CAD2022版本，在CAD2022安装目录下，搜索“swr_ArchCore.zrx”这个建筑解析器插件，复制到机械2022软件安装目录下。

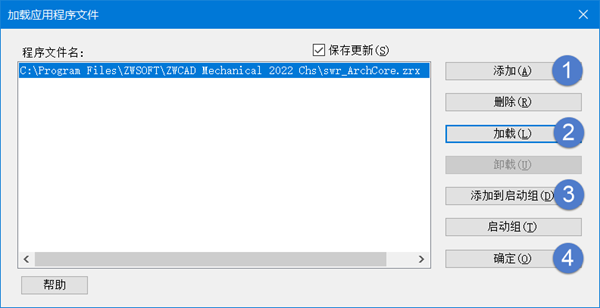

2. 打开机械2022，点击菜单【工具-加载应用程序】（【APPLOAD】命令），打开“加载应用程序文件”对话框，点击【添加】按钮，从安装目录下找到【swr_ArchCore.zrx】这个建筑解析器插件，再点击【加载】按钮，如果想让机械版启动的时候就自动加载该插件，就点击一下【添加到启动组】按钮，最后点击确定即可。

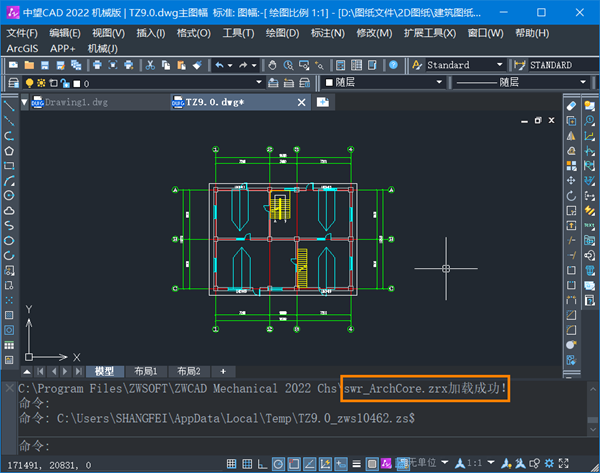

3. 加载建筑解析器后，机械马上就能显示出建筑自定义实体对象了，如下图所示。

通过上述操作，您即可在机械版中加载建筑解析器插件，使其具备识别和显示建筑自定义实体对象的能力，从而完整查看含有墙体、门窗等建筑元素的图纸内容。需要注意的是，插件需与当前机械版版本保持一致，且源文件可从对应版本的通用CAD安装目录中获取。若希望在每次启动机械版时自动加载该插件，可将其添加至启动组，避免重复手动加载。如果您在操作过程中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您使用顺利！
