在三维建模的装配验证与公差分析中，经常需要测量两个平面间的垂直距离。然而，许多用户在启用【最小距离】测量模式后，发现结果并非预期的垂线长度，而是基于当前几何位置的两点间最短连线。这一偏差源于系统默认将平面视为有限边界进行计算。要实现精准的垂直距离测量，关键在于开启【无限延伸平面或直线】选项。该设置将平面虚拟扩展为理想几何体，使系统自动计算垂足点。
问题描述：
在进行面与面之间的距离测量时，虽然设置最小距离，但测量出来的结果不是需要的垂直距离，如何操作使得测量的是垂直距离？
步骤指引：

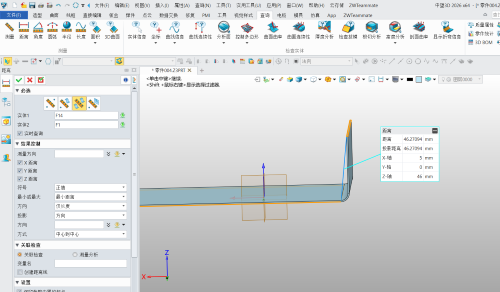

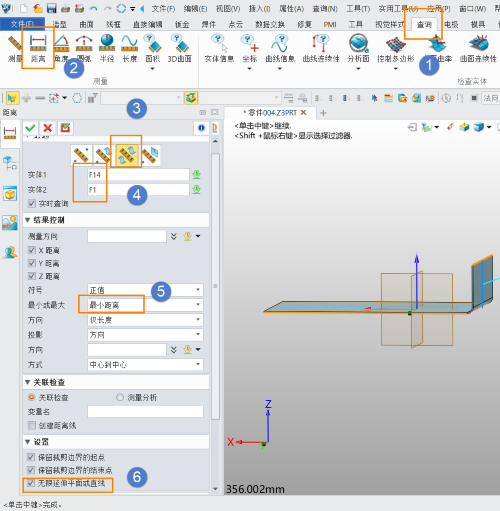

1.点击【查询】，选择【距离】，点击【几何体到几何体】，选择测量面，切换【最小距离】，勾选【无限延伸平面或直线】。

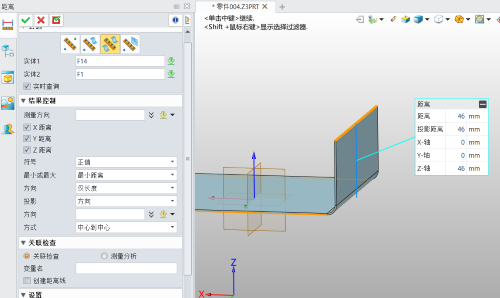

2.测量结果如下保证测量为垂直距离。
