怎么用CAD机械版自定义标注样式中的文字样式
在机械设计过程中，标注直接影响着图纸的可读性与专业性。很多工程师在CAD机械版中出图时，常常遇到这样的困扰：默认的标注文字或呆板、或大小不合适，导致图面不协调，不得不每次标注后单独修改文字属性，效率极低。其实，问题的根源在于没有正确配置标注样式中的文字样式。只需对底层样式进行一次性定义，就能让所有标注自动匹配规范，彻底告别重复劳动。接下来让我们一起看看吧。
问题描述：
对于CAD机械菜单中的尺寸标注，如何修改尺寸标注中的文字样式？
步骤指引：

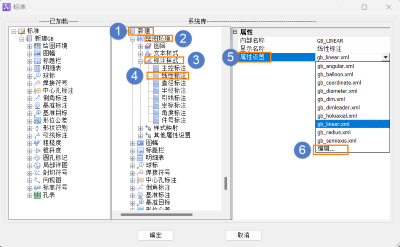

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；
2.在对话框中的【系统库】，找到当前使用标准（以“新建”为例）的具体标注样式（以“线性标注”为例），在【属性设置】中点击【编辑】；

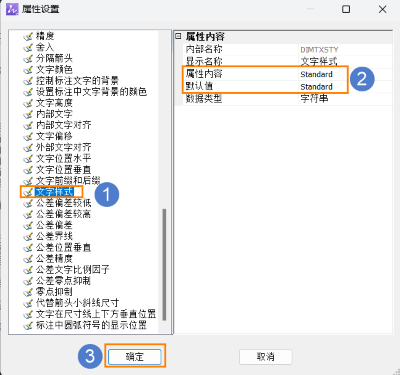

3.根据需要，对【文字样式】的属性值进行修改，修改为需要采用的文字样式，然后点击【确定】；

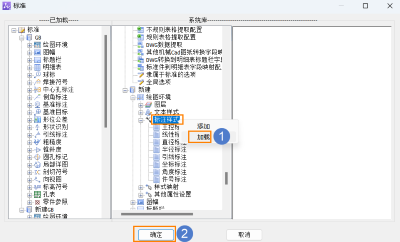

4.在【标注样式】处右键点击【加载】，新建图纸后执行机械菜单下的标注命令，标注样式中的文字样式已完成修改。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
