怎么将CAD机械版的粗糙度设置为拆离状态
您是否遇到过这样的困扰：好不容易完成了一张复杂的机械图纸标注，只因微调了某个视图的位置，导致所有吸附的粗糙度符号随之乱跑？这不仅破坏了图面的美观，更带来了大量的重复修正工作。想要彻底掌控标注，就必须让粗糙度脱离自动跟随的逻辑，进入稳定的拆离状态。下面为大家整理了几种最直接的设置方法，无需繁琐的摸索。接下来让我们一起看看吧~
问题描述：
机械软件中粗糙度默认为吸附状态，即标注在图形上的粗糙度符号会跟随图形移动，如何设置为拆离状态？
步骤指引：
·方法一：

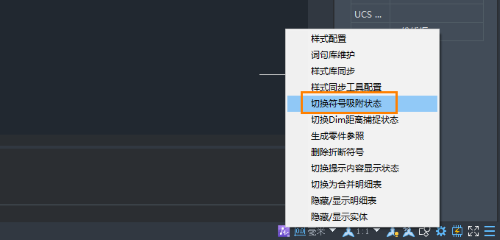

鼠标右键软件右下角的机械图标，在弹出的菜单中点击【切换符号吸附状态】进行切换。
·方法二：

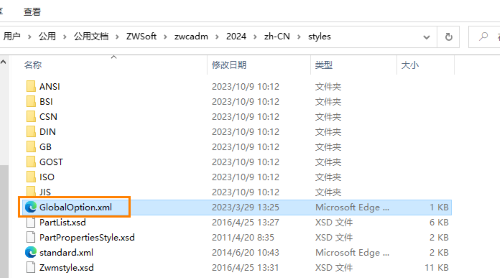

1.用记事本打开机械资源文件夹【C:\Users\Public\Documents\ZWSoft\zwcadm\2024\zh-CN\styles】下的【GlobalOption.xml】文件；

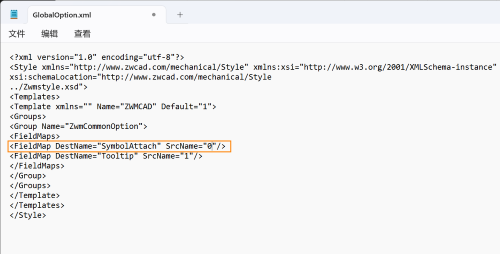

2.把<FieldMap DestName="SymbolAttach" SrcName="1"/>的值改为【0】，点击保存，重启软件生效
（当SrcName="1"表示为附着状态；当SrcName="0"表示为拆离状态）
·方法三
输入命令【ZWMSYMATTACHSWI】，将其值设置为【off】，即可关闭吸附。
以上就是本文全部内容，希望对你有所帮助！
