三维建模软件中如何快速分析曲面多个剖面的曲率变化？

在三维建模过程中，曲面质量的好坏直接影响着产品的外观、强度和加工可行性。无论是汽车外饰、消费电子产品外壳，还是模具型面，曲面光顺性都是衡量设计质量的重要指标。而评估曲面质量最有效的方法之一，就是查看曲面上不同位置处的曲率变化情况——曲率变化均匀，说明曲面光顺；曲率突变或波动剧烈，则意味着曲面存在缺陷，需要进行调整。那么，如何在三维设计软件中快速查看曲面上多个剖面的曲率变化呢？软件提供的“剖面曲率”命令可以很好地解决这个问题。它允许你沿指定方向生成一系列平行的剖面，并同时显示每个剖面的曲率分布情况，帮助你全面评估曲面质量。下面我们来看具体的操作步骤。让我们一起来看看吧！

问题描述：

在创建曲面过程中，往往需要通过曲面上的曲率变化情况来评估曲面的质量，那么在中望3D中该如何快速查询呢？

步骤指引：

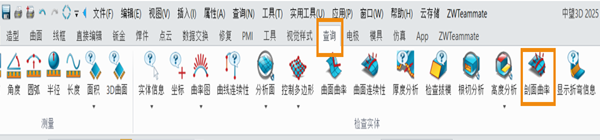

1. 应用【查询】模块中的【剖面曲率】命令

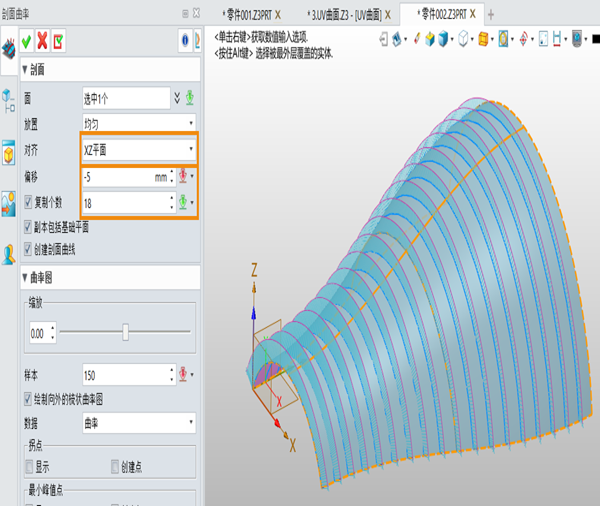

2. 选择合适的【对齐】平面作为基础剖面，再通过【偏移】和【复制个数】来生成满足需求的曲率分布结果。

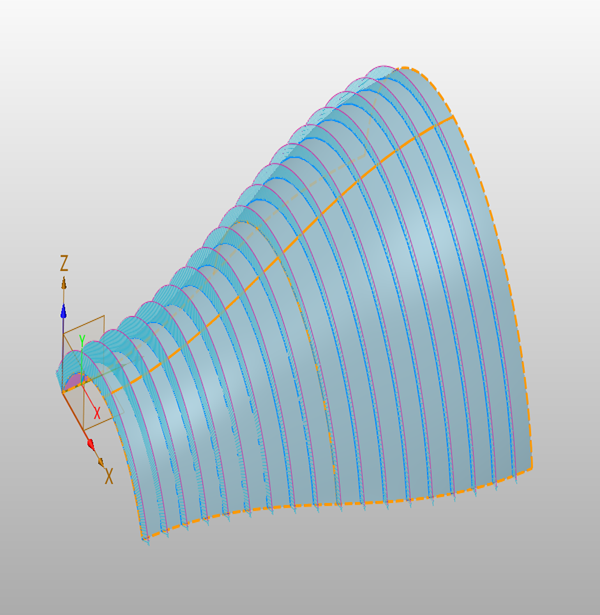

通过“剖面曲率”命令，你可以在一次操作中生成多个平行剖面的曲率分析图，每个剖面上都会显示对应的曲率梳或曲率色彩分布，让你一目了然地对比不同位置处的曲面质量。在设置时，建议根据曲面的实际大小和变化特征，合理调整“偏移”距离和“复制个数”参数——偏移越小、复制个数越多，分析结果越精细，但计算量也会相应增加。如果在分析中发现某个剖面的曲率变化异常，可以针对该位置单独放大查看，或结合“曲面曲率”命令进一步确认。这一功能对于汽车A级曲面、消费电子产品外观面等高质量曲面设计尤其实用。如果你在操作中找不到“剖面曲率”命令，可以在命令栏中直接搜索关键词快速定位。希望这个技巧能帮助你在曲面质量评估中更加得心应手。如果你在实际操作中遇到其他问题，欢迎在评论区留言交流！
