用CAD机械版出图时，很多设计师养成了一个习惯：生成局部详图后，立刻双击名称、删掉末尾显示的比例数字、回车确认。这个动作每次操作不过两三秒，但一天下来可能要重复几十次。其实，这种默认行为并不是为了增加你的工作量，而是为了满足部分用户希望在名称中直接读取比例的需求。但对于不需要它的人来说，它就是一道多余的工序。解决问题的方法并不难，只需进入样式配置，在当前标准的局部详图属性里，修改一下“文字组合方式”，把那个自动调用比例变量的条目移除，然后重载标准。一次设置，永久生效。接下来让我们一起看看吧。
问题描述：

默认状态下，生成局部详图，局部详图的名称中会自动显示比例，如何设置局部详图名称中不显示比例呢？

步骤指引：

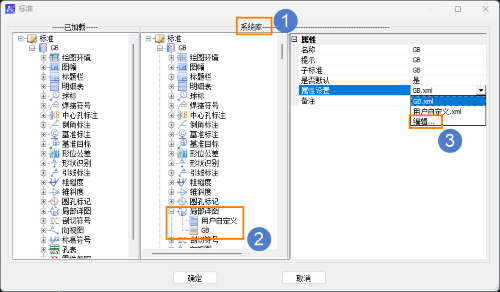

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

2.在【系统库】中的当前标准下，【局部详图】默认标准里，点击【属性设置-编辑】；

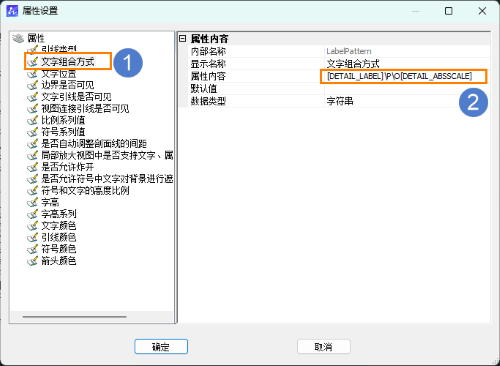

3.点击【文字组合方式】，将右侧【属性内容】中的[DETAL_ABSSCALE]删除，并点击【确定】；

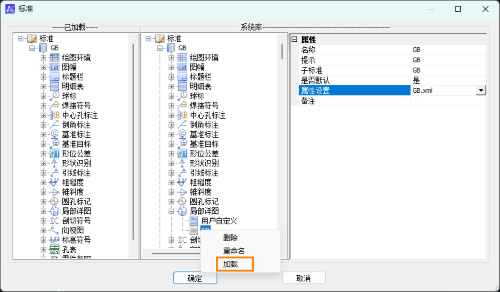

4.在标准上点击鼠标右键，执行【加载】，完成设置。

以上就是本文的全部内容，若想了解更多高效的CAD插件可在评论区留言！
