如何让CAD机械版生成的局部详图名称不含缩放比例？

在使用CAD机械版生成局部详图时，软件默认会在详图名称中自动添加当前视图的缩放比例，例如显示为“A (2:1)”或“B (3:1)”。虽然这一设计旨在帮助读图者快速了解详图的放大倍数，但在某些企业标准中，详图名称只需要保留视图编号（如“A”、“B”），比例信息应单独标注在图框或技术要求中，重复显示反而显得冗余。如果你也遇到这个问题，每次生成详图后手动删除比例又太麻烦，那么可以通过调整样式配置中的“文字组合方式”来一次性解决。下面我们来看具体操作步骤。让我们一起来看看吧！

问题描述：

默认状态下，生成局部详图，局部详图的名称中会自动显示比例，如何设置局部详图名称中不显示比例呢？

步骤指引：

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

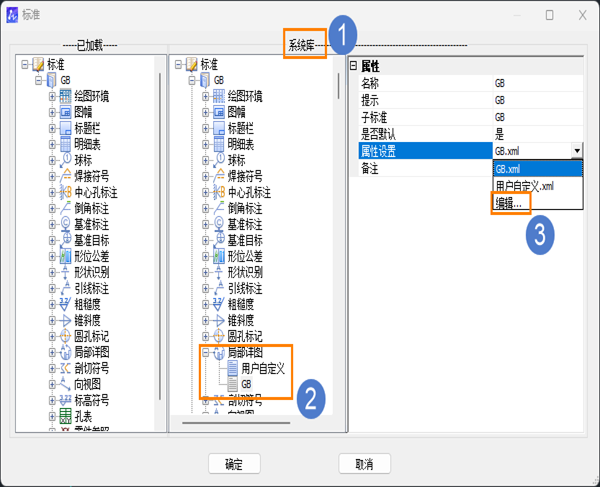

2. 在【系统库】中的当前标准下，【局部详图】默认标准里，点击【属性设置-编辑】；

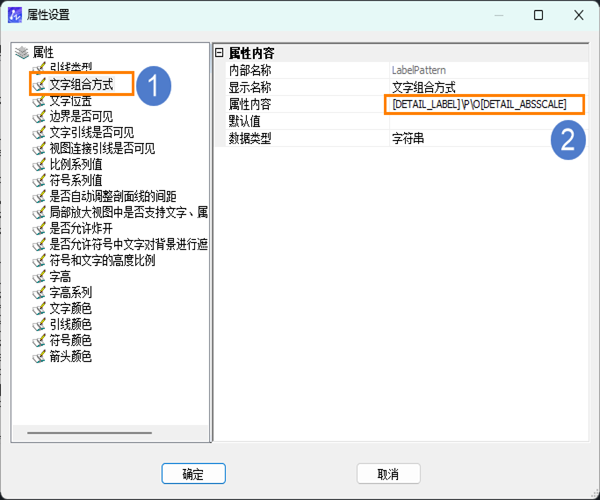

3. 点击【文字组合方式】，将右侧【属性内容】中的[DETAL_ABSSCALE]删除，并点击【确定】；

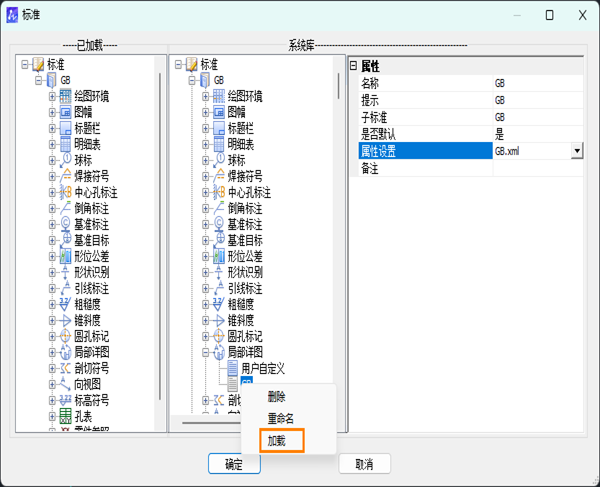

4. 在标准上点击鼠标右键，执行【加载】，完成设置。

完成上述设置后，新建的局部详图名称将不再显示比例信息，仅保留您设定的自定义名称内容，整体更加简洁规范。需要说明的是，这一修改仅影响之后新创建的局部详图，对图纸中已存在的详图名称不会自动更新（如需调整，可重新生成或手动编辑）。

完成上述设置后，之后新建的局部详图，其名称中将不再显示比例数值，仅保留你设定的自定义前缀或编号。这一修改仅影响新生成的详图，对已经创建好的旧详图不生效（如需应用新规则，需重新生成）。如果未来需要恢复比例显示，只需再次进入【文字组合方式】的编辑界面，在适当位置重新插入[DETAL_ABSSCALE]字段并加载标准即可。此外，你还可以根据需要自由调整【文字组合方式】中的其他字段组合（如仅显示编号、编号加比例、编号加视图名称等），灵活定制局部详图的标签样式。如果你在配置过程中遇到找不到选项或修改无效的情况，欢迎在评论区留言，我们会尽力为你解答！
