如何修改CAD机械版基准标注的边框颜色？

在使用CAD机械版进行工程图标注时，基准标注符号是表达几何公差的重要元素。默认情况下，基准标注的符号边框颜色可能为白色或黑色，但在某些企业标准或图纸输出需求中，我们可能需要将其更改为其他颜色（例如红色以突出显示，或蓝色以区分不同基准）。那么，如何修改基准标注符号边框的颜色呢？其实，通过机械版的“样式配置”功能，你可以在系统库中找到对应的基准标注样式，进入属性设置后，通过修改“符号颜色”的属性内容（输入对应的索引颜色编号）就能轻松实现。下面我们将以具体操作为例，详细介绍设置步骤。让我们一起来看看吧！

问题描述：

CAD机械版如何设置基准标注的符号边框颜色

步骤指引：

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令）；

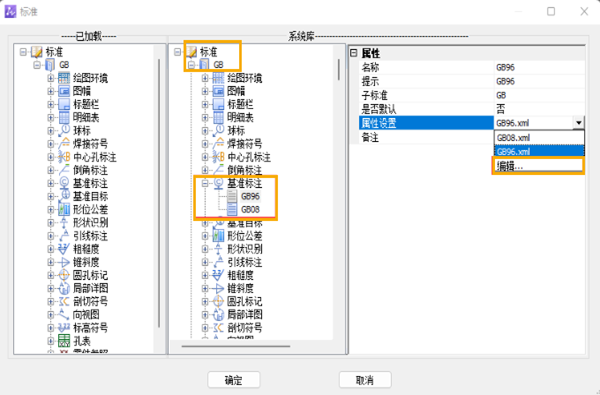

2. 在系统库中选择所使用 的【基准标注】，在【属性设置】中点击【编辑】；

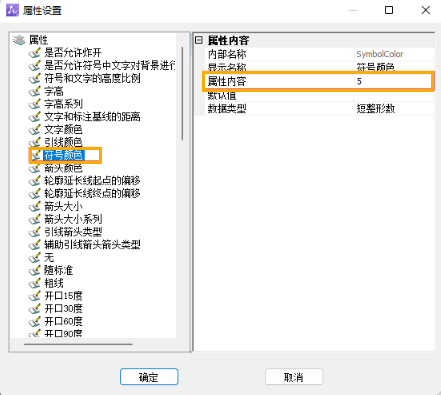

3. 在打开的属性设置界面中，找到【符号颜色】设置【属性内容】，即对应索引颜色的编号数值；

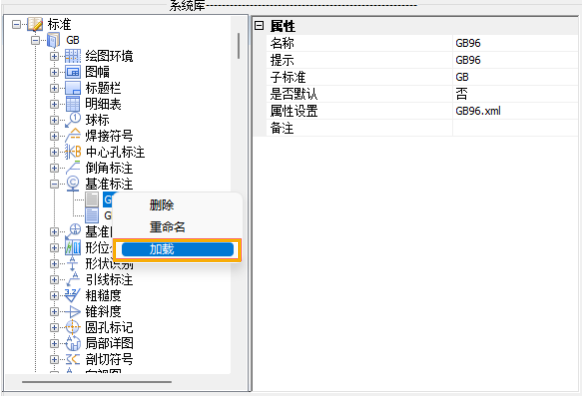

4. 确认之后，在【基准标注】上【右键】，【加载】即可。

完成上述设置后，当前图纸中（以及此后新建的符合该标准的图纸）基准标注的符号边框颜色就会变为你指定的索引颜色。需要注意的是，颜色编号遵循AutoCAD索引颜色表（1~255），例如1为红色、2为黄色、3为绿色、7为白色等。如果不清楚所需颜色的编号，可以先在绘图区域手动创建一个同颜色的图元，通过属性查看其颜色号。此外，修改后务必执行“加载”操作，否则更改不会立即生效。如果你希望团队统一使用新的基准标注颜色，可以将修改后的样式配置文件复制到其他同事的对应路径下。如果在操作中找不到“符号颜色”选项或颜色编号无效，请检查当前使用的基准标注样式是否支持颜色自定义，以及编号是否在1~255范围内。欢迎在评论区留言交流更多CAD机械版使用心得！
