在CAD机械版中进行尺寸标注时，小数点分隔符看似是一个极小的细节，却在实际工作中频繁引发大问题。国内图纸习惯使用点（.）作为小数分隔符，而部分欧洲国家或遵循ISO标准的项目则要求使用逗号（,）。当你的图纸需要交付给海外客户、配合外资工厂生产，或直接沿用国外模板时，分隔符不匹配会导致标注显示异常、数据解析错误，甚至被下游加工设备误读为千位分隔符，直接造成尺寸偏差。很多人遇到这种情况，第一反应是双击标注文字手动去改，不仅耗时，还极易漏改。问题的根源在于标注样式的全局设置没有被调整。正确的做法不是修补，而是从系统配置里一次性切换分隔符的默认样式，让之后所有新标注都自动遵循新规则。这项修改在CAD机械版中并不复杂，但位置较为隐蔽，接下来让我们一起看看吧。
问题描述：

CAD机械版对于带有小数点尺寸标注，如何修改小数点的分隔符样式？

步骤指引：

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

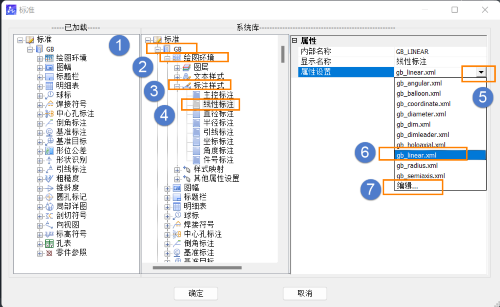

2.在对话框中的【系统库】，找到需要修改的标注样式，【属性设置】里点击【编辑】；

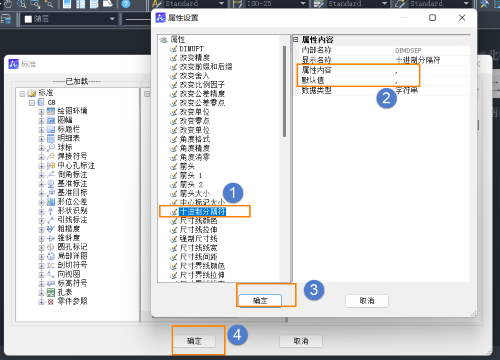

3.在弹出的【属性设置】对话框里，找到【十进制分隔符】，修改【属性内容】，点击【确定】完成设置。
