怎样在机械CAD的局部详图中屏蔽标注文字？

在CAD机械版中，当我们使用“局部详图”功能将图纸的某个区域放大显示时，软件默认会把该区域内的所有图形元素（包括文字、标注、属性等）一并放大显示。这在大多数情况下是符合需求的，但有时我们只想展示轮廓或几何形状，而不希望看到原图中的文字内容（例如尺寸数值、技术说明等）。如果不加以设置，每次生成详图后手动删除文字，既麻烦又可能遗漏。其实，软件提供了一个专门的配置选项，可以控制局部详图中是否显示文字。通过修改样式配置中的局部详图属性，就能轻松实现文字隐藏。下面我们来看看具体的操作步骤。让我们一起来看看吧！

问题描述：

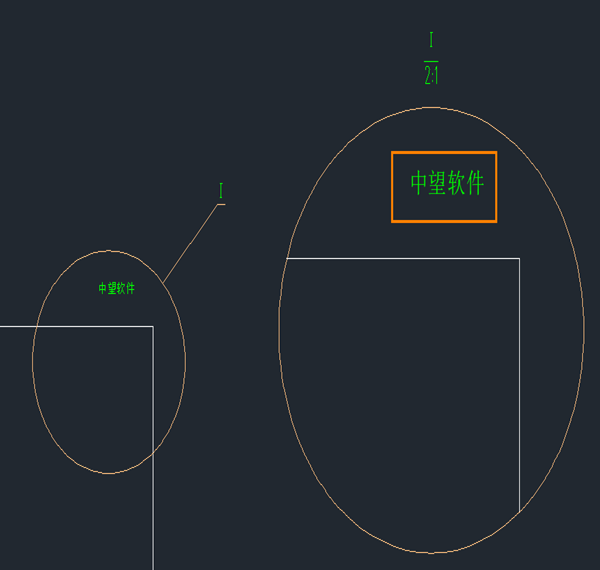

默认状态下，生成局部详图，如范围内有文字会再详图显示，如何设置局部详图中不显示文字呢？

步骤指引：

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

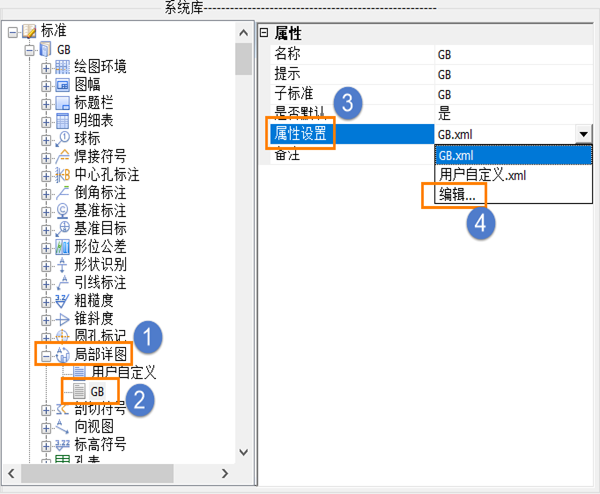

2. 在【系统库】中的当前标准下，【局部详图】默认标准里，点击【属性设置-编辑】；

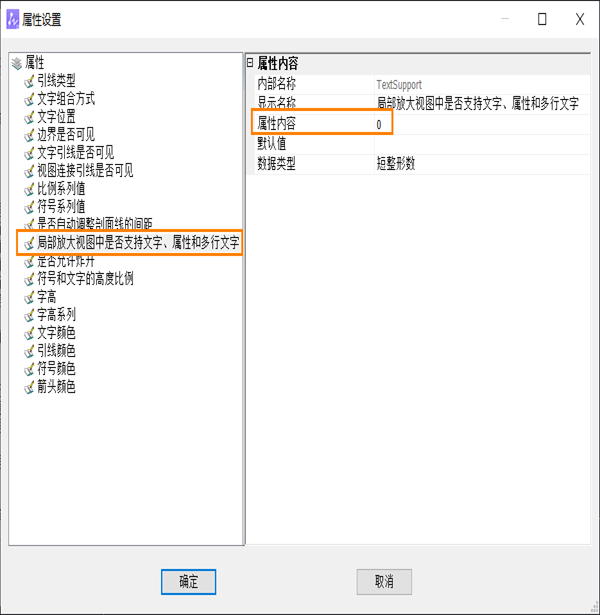

3. 点击【局部放大视图中是否支持文字，属性和多行文字】，将右侧【属性内容】的值更改为0，点击【确定】；

4. 在标准上点击鼠标右键，执行【加载】；

5. 完成局部详图中不显示文字的设置。

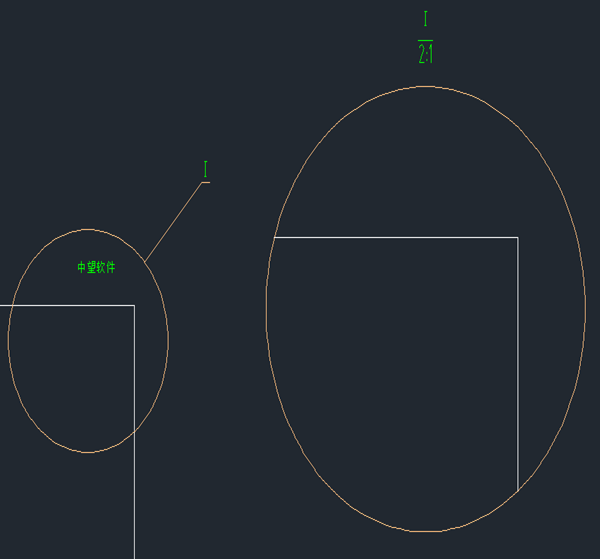

完成上述配置后，再使用局部详图功能时，新生成的局部放大视图中将不再显示原区域内的文字内容，只保留图形、线条等几何元素。此设置适用于当前标准，如果需要应用于其他标准，请重复类似操作。需要注意的是，该设置仅影响之后新创建的局部详图，对已存在的详图无效（需重新生成）。若未来需要恢复文字显示，只需将属性值改回1并重新加载标准即可。希望这个技巧能让你在制作局部放大视图时更加灵活，避免不必要的文字干扰。如果你在操作中遇到属性项找不到或设置无效的问题，请检查当前使用的标准是否正确，并确保已执行“加载”操作。欢迎在评论区留言交流更多CAD机械版使用心得！
