CAD机械版超级符号库：自定义符号的添加步骤

在使用CAD机械版进行设计时，标准符号库往往难以满足全部需求，企业常用符号或个性化图符常常需要自行添加。那么，如何才能将自己绘制的符号存入超级符号库中，实现快速调用？本文整理了两种实用方法：一种直接通过软件界面操作，另一种通过管理资源文件夹进行配置，您可根据习惯灵活选择。

问题描述：

如何将自定义符号添加到超级符号库？

步骤指引：

方法一：

点击菜单【机械-超级符号库-超级符号库调用】（【ZWM_SYMOUT】命令），打开超级符号库对话框；

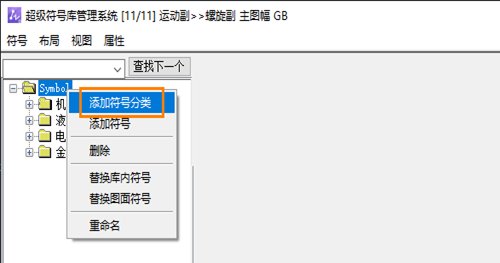

增加分类：在树状结构中，选择需要增加分类的节点，右键菜单选择【添加符号分类】，设置分类名称；

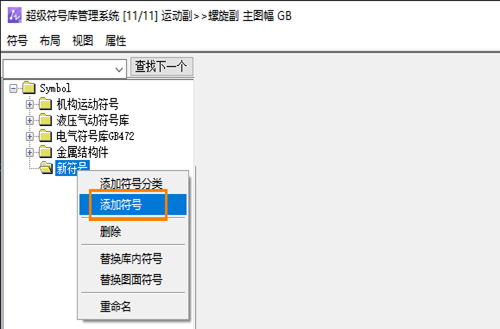

增加符号：在树状结构中，选择需要增加分类的节点，右键菜单选择【添加符号】，根据提示选择已绘制好的符号图形，指定基点，命名，完成添加。

方法二：

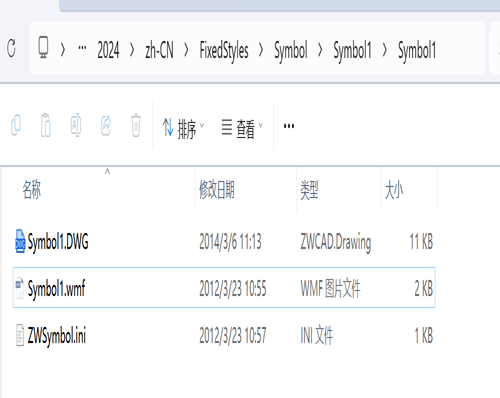

进入超级符号库资源路径，【C:\Users\Public\Documents\ZWSoft\zwcadm\****\zh-CN\FixedStyles\Symbol\...】；

一个符号需要两个文件【*.dwg】和【*.wmf】，后者用于符号的预览显示图片，将文件放入符号库文件夹；

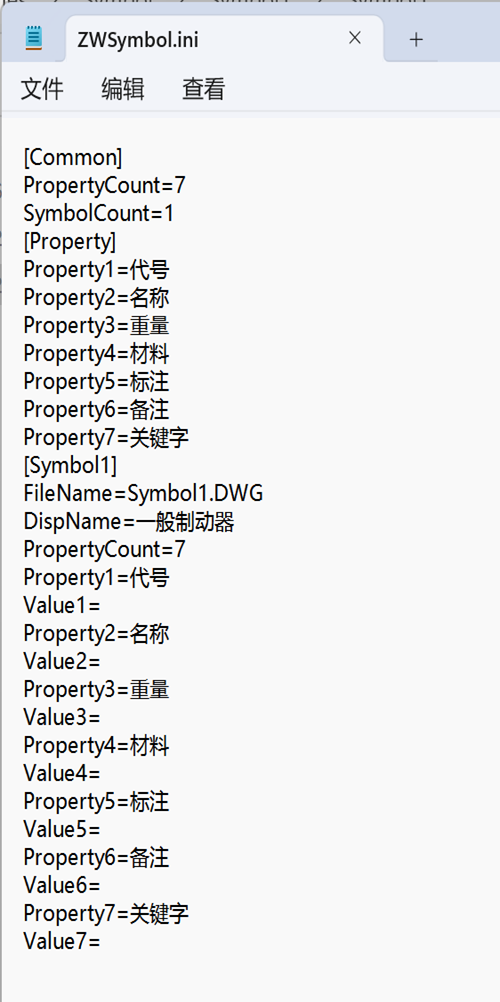

同级符号中都有一个【ZWSymbol.ini】，记录着这个文件夹中符号的数量，名称等信息，按文件格式补充符号完整内容即可，其中主要项的含义如下：

【PropertyCount】——代表零件属性数量

【SymbolCount】 ——代表零件数量

【Property】 ——代表零件属性的具体内容

【FileName】 ——代表零件的dwg文件名称

【DispName】 ——代表零件在符号库的显示名称

定义的符号数量没有限制，符号定义完成即可调用。可在一台电脑上做好后，将符号文件复制到其它电脑的相同目录下。

无论是通过菜单操作添加单个符号，还是直接管理资源文件夹下的符号文件及配置文件，两种方式都能顺利将自定义符号纳入超级符号库。方法一适合零星添加、操作直观；方法二更适合批量导入或在团队内共享符号库——只需将整个符号文件夹复制到其他电脑的相同目录即可。完成添加后，您便可以像使用标准符号一样，随时调用自定义符号，大幅提升绘图效率。

如有其他问题，欢迎在评论区留言~
