CAD机械版序号大小批量修改操作指南

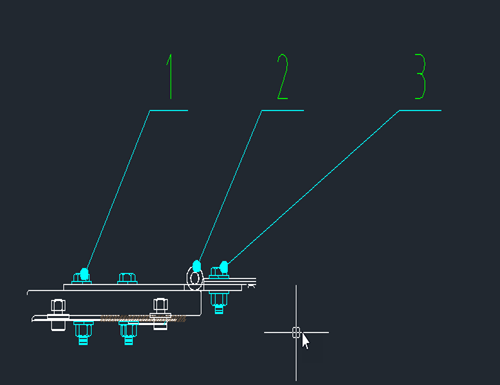

在CAD机械版中完成零件序号标注后，有时会发现序号的大小与零件图形不匹配——要么序号过大遮挡图形，要么过小难以辨认。如果一张图纸中有几十上百个序号，一个个手动修改显然不现实。下面让我们来看看如何批量修改序号大小吧~

问题描述：

在CAD机械版的序号标注中，当序号的大小和零件的大小差距较大，产生不协调时，如何对已经生成的序号批量修改大小？

步骤指引：

方法一：

点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开设置对话框；

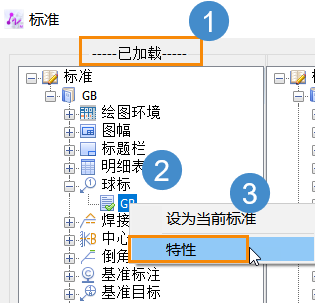

在样式配置中选择【已加载】模块中的【球标】模块，右击【球标】模块，选择【特性】；

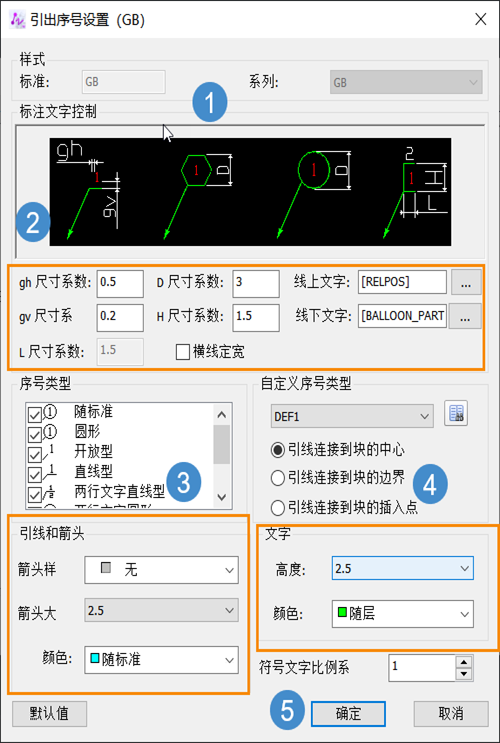

在序号设置中，根据设计的实际需求，对引线、文字大小、标注范围等参数做适当的调整，点击【确定】保存；

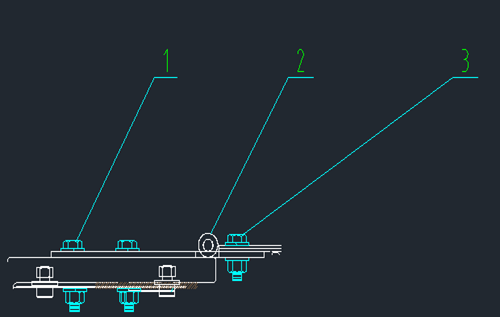

修改后的序号已经全部发生了变化。

方法二：

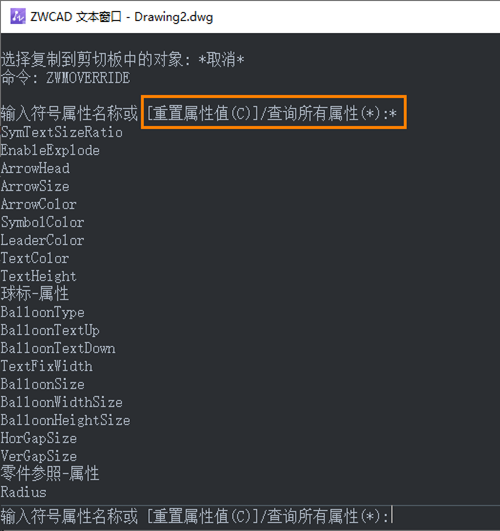

点击菜单【机械-符号标注-属性重载】（【ZWMOVERRIDE】命令），输入字高的属性名称【TextHeight】，按提示输入字高值；球标大小输入球标属性名称【BalloonSize】，输入球标大小值，结束命令即可完成批量修改。

执行方法一或方法二后，当前图纸中所有已生成的序号会按照新设定的参数自动更新。如需在其他图纸中沿用相同的序号大小，可以将调整后的“球标”样式另存为模板。
