CAD机械版打印时符号文字颜色偏浅，如何调整得更粗？
CAD机械版打印时符号文字颜色偏浅，如何调整得更粗？
打印工程图时，若符号和文字颜色偏浅、线条过细，会影响图纸的清晰度。这通常是因为软件默认使用的GDT字体笔画较细所致，将其更换为CXGDT.TTF字体即可改善。下面介绍两种调整方案。
问题描述：
使用机械版的符号，打印出来的图颜色比较浅，如何可以调整得更粗些？
原因分析：

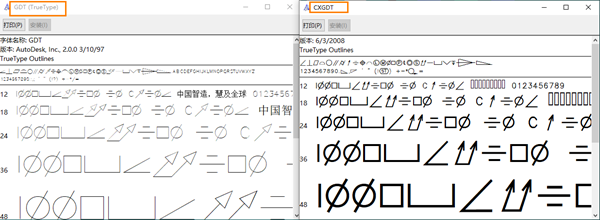

问题原因是所使用的字体样式导致的，如下图，机械默认的GDT字体相对较细，可以更换为CXGDT.TTF字体来加粗。
步骤指引：
方案一：

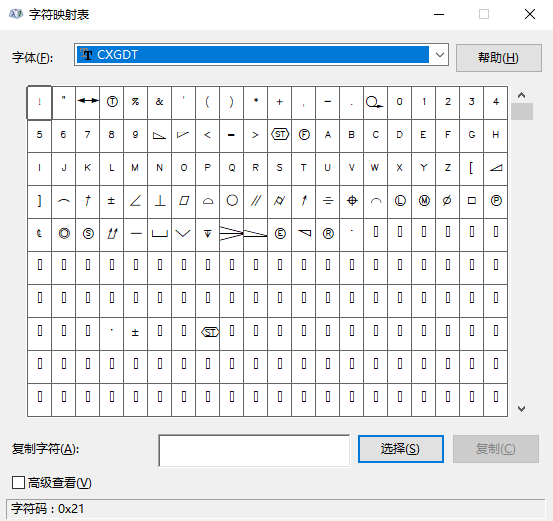

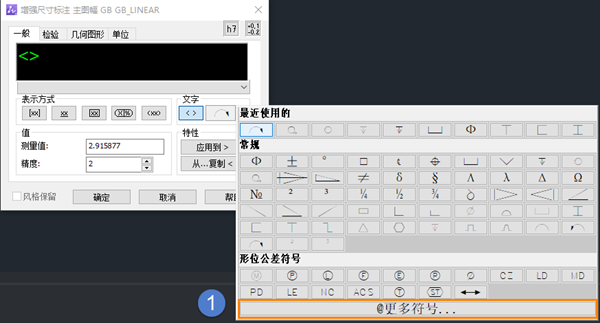

创建时使用【更多符号】选择粗线条字体。
方案二：

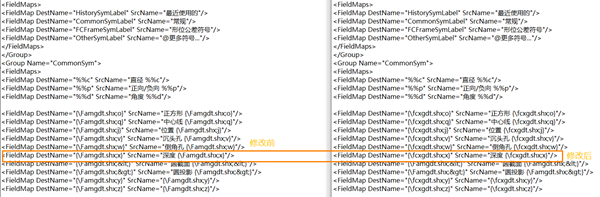

进入机械资源文件夹【C:\Users\Public\Documents\ZWSoft\zwcadm\2024\zh-CN\styles\GB】，【SymTxtTemplateData.xml】文件可以设置各符号默认使用的字体，将其改为【CXGDT.TTF】字体即可。
方案一适合临时调整，创建符号时直接选用粗体；方案二通过修改配置文件统一更换默认字体，效果更持久。您可按需选择。如有其他疑问，欢迎在评论区留言。祝您出图顺利！
