CAD机械版如何利用孔轴投影工具快速生成投影图？

在绘制孔或轴类零件的投影图时，传统做法往往需要手动绘制多条辅助线来确定投影位置，效率不高。使用孔轴投影功能，只需选取轴线和若干特征点，即可由软件自动完成投影图的生成，简化了操作流程。下面说明具体步骤。

问题描述：

对于孔/轴类零件，如何根据侧视图生成投影图？CAD机械版如何利用孔轴投影工具快速生成投影图？

步骤指引：

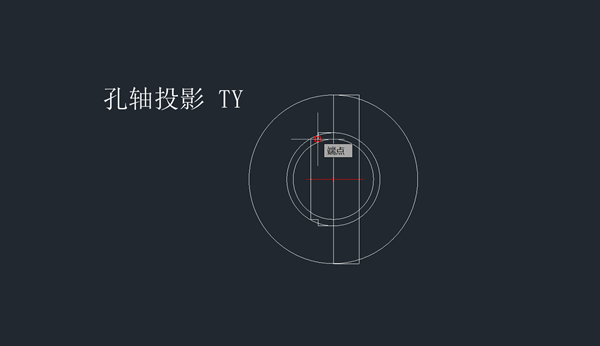

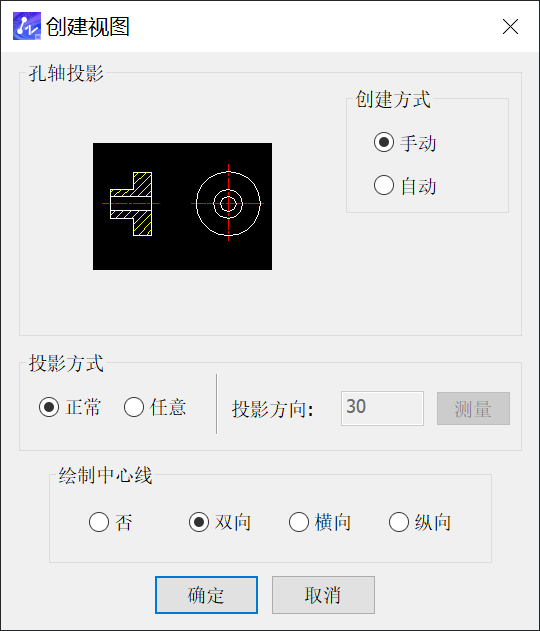

1. 点击菜单【机械-构造工具-孔轴投影】（【TY】快捷键），弹出对话框，按默认设置，点击【确定】；CAD机械版如何利用孔轴投影工具快速生成投影图？

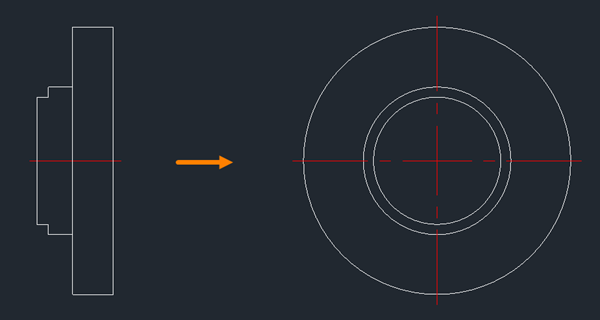

2. 根据命令提示，选择需要投影的轴线和特征点，即可生成投影图。CAD机械版如何利用孔轴投影工具快速生成投影图？

完成轴线与特征点选择后，投影图即自动生成，无需额外调整。该工具尤其适合轴类、孔类零件在工程图中的快速表达。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
