3D建模软件零件视图剖切后仅有剖切面怎么办
3D建模软件零件视图剖切后仅有剖切面怎么办
在执行剖切命令后，整个零件模型“消失”了，绘图区域仅剩下一个孤立的、薄薄的剖切面？此情况往往是由于在零件建模环境而非工程图环境中直接使用了“分割”或“截面”工具，导致模型实体被物理切除；或是在创建工程图剖视图时，未正确关联视图属性与剖面范围。接下来，让我们一起看看如何解决吧。
问题描述：

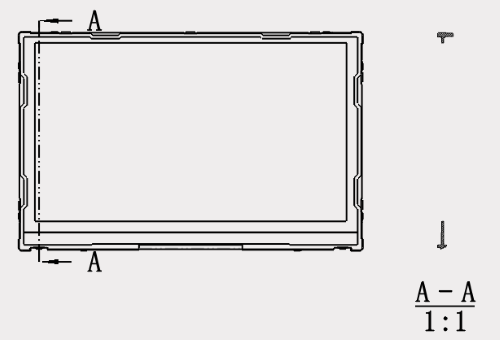

如下图所示，对视图进行剖切，仅得到剖切面轮廓，零件轮廓未见投影。
原因分析：
之所以剖切后，仅见剖切面轮廓，是因为剖切面经过的结构中，存在容差。可在零件中，将相关异常结构修复即可。
解决方案：

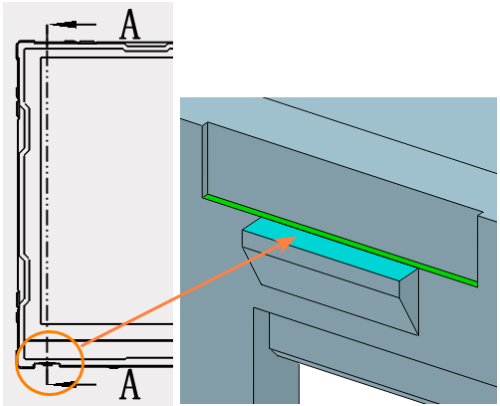

1.打开零件文件。仔细检查剖切面所经过处的几何数据结构。本案例中，经过数据分析，发现下图所示的蓝色面和绿色面，应当为同一个平面。因此，用绿色面替换蓝色面后，返回工程图。
2.最终效果如图所示。
以上就是本篇文章的全部内容，希望对你有所帮助！
