3D建模软件在装配体的工程图中如何隐藏某个视图中的部分零件
3D建模软件在装配体的工程图中如何隐藏某个视图中的部分零件
在生成复杂的装配体工程图时，你是否常被一个细节困扰：如何在某个特定视图中，仅隐藏几个无关的零件以突出显示核心结构，而又不影响其他视图的完整性？手动删除或更改模型状态往往“牵一发而动全身”，这并不是高效的做法。本文将为你介绍一种利用专业的视图控制功能，轻松实现针对单一视图的零件隐藏。
问题描述：
在装配体的工程图中想要隐藏某个视图中的部分零件，那么该如何操作？
步骤指引：
1.在模型空间新建图层

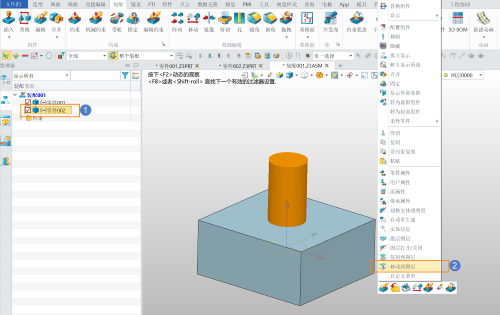

2.选中相关零件，点击鼠标右键将其移动到新的图层

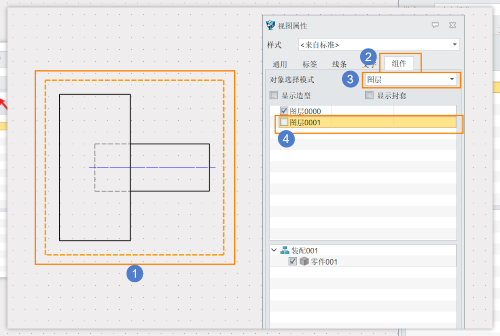

3.进入工程图双击对应的视图，在【视图属性】选项框中选择【组件】，【对象选择模式】修改为【图层】，取消勾选需要隐藏的零件的图层，应用并确认即可
以上就是本篇文章的全部内容，希望对你有所帮助！
