弧长标注的圆弧标记，放在尺寸数值前面还是上面？这个看似微小的选择，直接影响图纸的识别效率和视觉舒适度。标记离数字太近，容易造成视觉拥挤，离得太远，又关联性不足。很多设计师默认接受了软件的初始设定，久而久之就会以为那是唯一方案。实际上，CAD机械版早已预留了调整入口，只是藏得较深，常规的标注样式管理界面并不会直接暴露该选项。发现并调整它，能让你的弧长标注从此更契合个人看图习惯和企业模板规范。接下来让我们一起看看吧~
问题描述：

弧长标注的圆弧标记位置如何设置？

步骤指引：

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

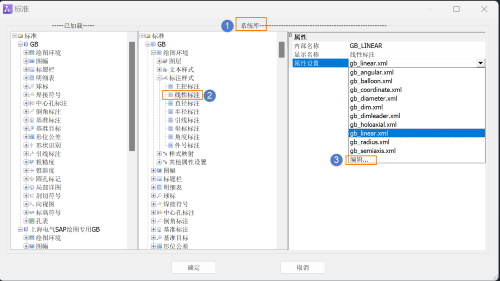

2.在【系统库】中，选择当前使用的标准，找到其下【标注样式】中对应的【线性标注-GB_LINEAR】，在属性设置中下拉点击【编辑】；

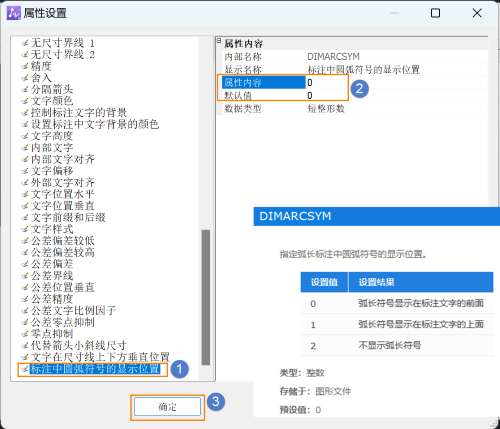

3.将面板下拉到最下方，对【标注中圆弧符号的显示位置】的【属性内容】进行设置，关于具体设置的数值参考系统变量【DIMARCSYM】;

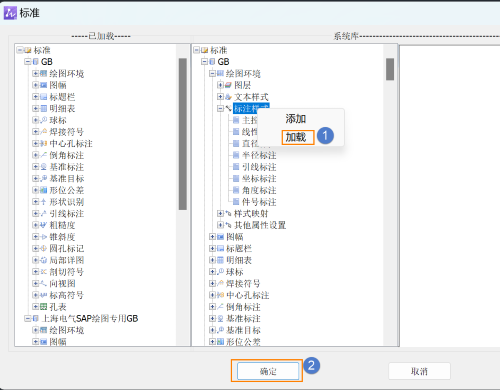

4.在【标注样式】右键，点击【加载】，然后点击【确定】完成设置。

希望这些操作技巧能让你的图纸填写更加得心应手！如果在实际使用中还有其他疑问，欢迎在评论区留言，我们一起探讨解决。别忘了看看下面的推荐阅读，更多干货等着你！
