设计复杂装配体时，工程图出图是一个绕不开的环节。整台设备可能包含上百个零件，轴承，螺栓，齿轮层层嵌套，结构错综复杂。但实际需要标注尺寸的，往往只是其中几个关键组件，比如传动轴系或者安装基座。如果按照常规方式直接投影整个装配，你会得到一张密密麻麻、线条重叠的工程图，根本看不清目标组件的轮廓。为了找到需要标注的那几根线，你得花大量时间去做图层隔离，隐藏零件，调整显示状态……操作繁琐不说，还容易漏掉关联件。更令人头疼的是，当装配体更新后，你之前辛苦调整的显示状态可能全部失效，需要重新来一遍。其实，这款软件内置了一个快捷路径，接下来让我们一起看看吧。
问题描述：

在工程图中，有时需要投影装配中的部分组件用于尺寸标注，如果装配特别复杂，该如何快速投影选中的组件呢？

步骤指引：

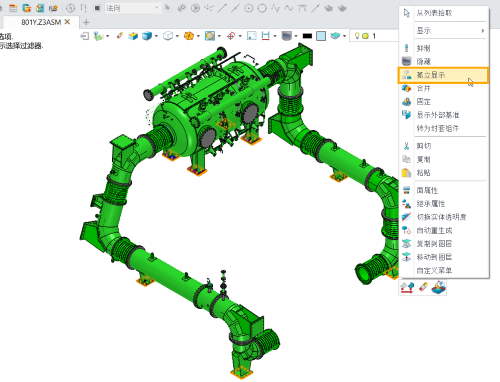

1.在三维环境中选中需要投影的组件，点击鼠标右键，选择【孤立显示】；

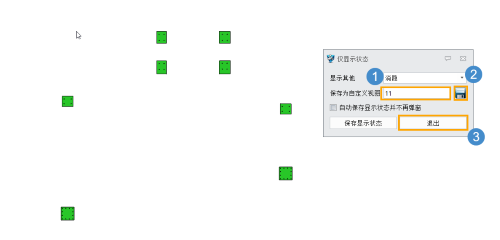

2.命名自定义视图，点击【保存】，点击【退出】；

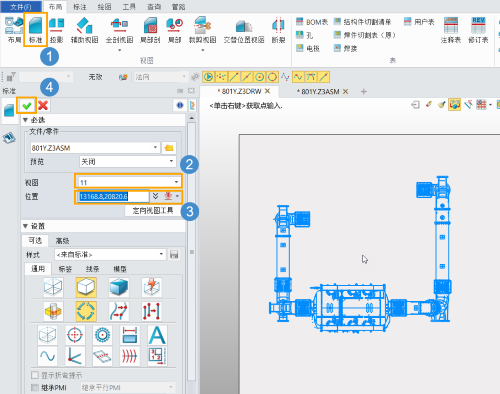

3.点击【布局】-【视图】-【标准】命令，选中自定义视图，确定投影位置，点击确定；

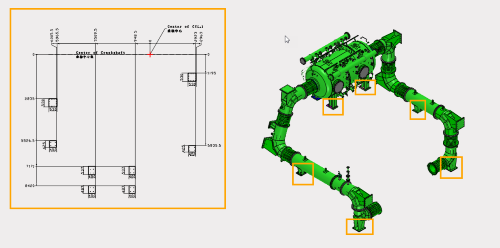

4.完成上述步骤，即可快速投影复杂装配中的部分组件。
