三维设计软件中如何一键查询产品的长宽高尺寸？(2026及以上版本)

在设计或生产环节中，我们经常需要查询产品的长宽高外形尺寸，2026及以上版本的三维CAD软件提供了一个非常便捷的“坯料尺寸”功能，可以一步到位地获取产品的整体外形大小，无需手动逐项测量。具体怎么操作呢？让我们一起来看看吧！

问题描述：

做设计或者生产环节都要查询产品的长宽高尺寸，下面看看三维CAD如何使用【坯料尺寸】功能一步查询。

步骤指引：

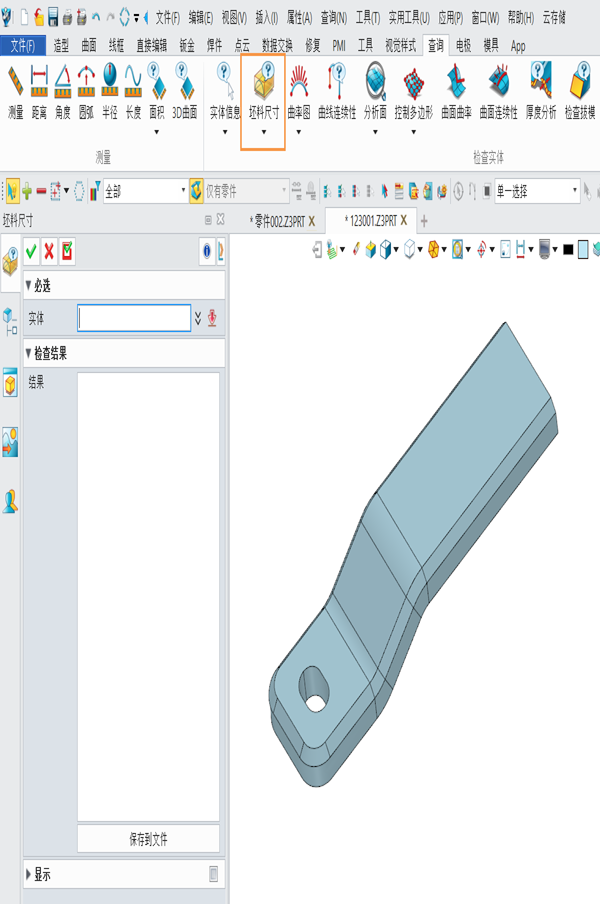

1. 打开【查询】-【坯料尺寸】功能。

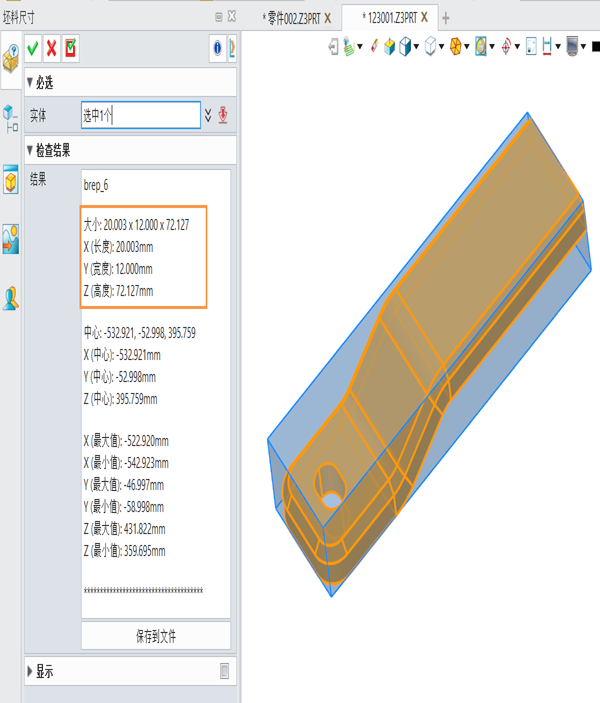

2. 【实体】选择要测量的零件产品，通过【检查结果】内容可以快速查询到零件大小。

通过“坯料尺寸”功能，你可以在几秒钟内获得产品的长、宽、高数据，无需手动测量或计算，既准确又高效。该功能尤其适用于需要频繁查询外形尺寸的设计评审、工艺规划和物流包装等场景。需要注意的是，坯料尺寸是基于模型在坐标系方向上的最大边界生成的，如果模型摆放角度不正，建议先调整视图方向或坐标系再进行查询，以确保数据的准确性。如果在操作中找不到该命令，可以尝试在命令栏中直接输入“坯料尺寸”进行搜索。希望这个小技巧能帮你节省时间，让设计工作更加高效！如果你还有其他关于三维CAD使用的疑问，欢迎在评论区留言交流！
