3D建模软件中如何快速识别模型的面是平面还是曲面？

在进行三维建模或产品设计时，我们经常需要了解模型表面的几何构成——哪些区域是平整的平面，哪些区域是带有弧度的曲面。例如，在制定加工工艺时，平面和曲面的加工方式往往截然不同；在装配或检测时，也需要明确基准面是否为真实平面。对于简单的零件，用肉眼或许可以粗略判断，但对于结构复杂的模型，仅靠视觉显然不够可靠。那么，有没有一种方法可以快速、直观地显示出模型中所有平面与曲面的分布情况呢？答案是肯定的。三维设计软件中的“高度分析”命令可以帮你一键完成这个任务。让我们一起来看看吧！

问题描述：

在工作中经常需要分析模型中哪些区域是平面哪些是曲面，3D建模软件如何快速查询？

步骤指引：

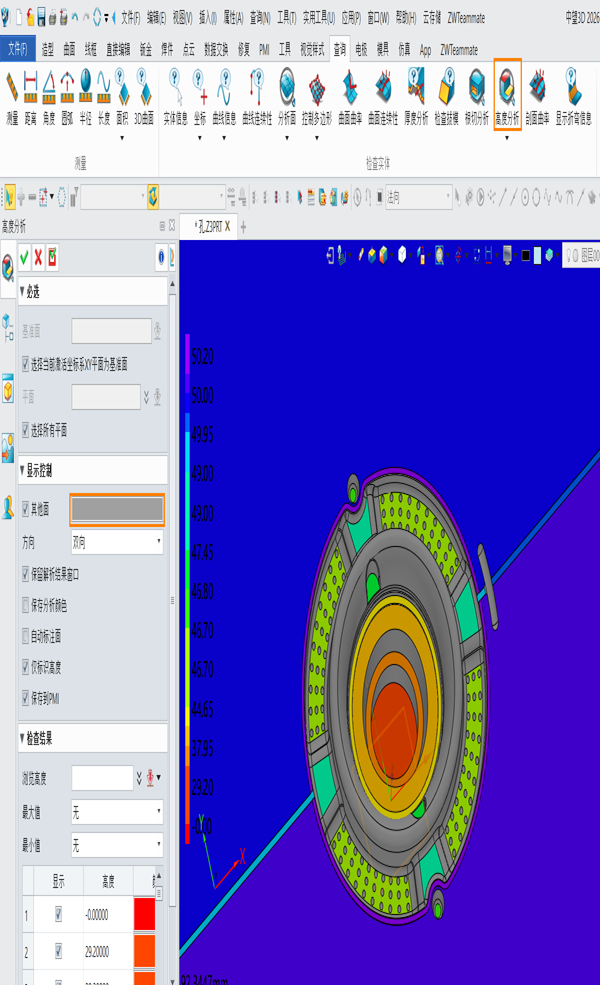

点击【查询】--【高度分析】，如图所示，【其它面】灰色面是曲面，其余彩虹色显示都是平面。

通过“高度分析”命令，你可以很直观地区分出模型中的平面与曲面，其中灰色代表曲面，其他彩虹色区域则代表平面。这一功能特别适用于需要对模型进行工艺规划、加工方案制定或后续结构优化的场景。需要注意的是，分析结果与模型的当前显示状态有关，如果发现某些平面未被正确识别，可以检查一下模型是否包含未缝合的曲面或导入数据是否存在几何偏差。如果你在使用过程中还有其他疑问，欢迎在评论区留言交流！
