3D建模软件怎么摆正创建好的对齐剖视图
剖视图是工程图表达内部结构的重要手段，但对齐剖视图的生成逻辑有时候并不如意，它默认沿着剖切线的方向垂直放置，而剖切线本身往往是为了准确表达内部特征而斜向绘制的。这就导致生成的剖视图在图纸上歪斜着，不仅占用大量布局空间，还与主视图的视觉对齐关系被破坏。很多设计师遇到这种情况，第一反应是删掉重做，调整剖切线角度再剖一次。但反复尝试后发现，只要剖切线是斜的，剖视图就跟着斜，方向始终不正。其实根本不需要重新剖切，软件提供了针对已生成剖视图的方向调整方案。通过旋转命令调整视图角度，再解除与主视图的对齐锁定，就可以手动将其摆正并精确移动到合适位置。操作并不复杂，关键在于知道哪几个命令配合使用。接下来让我们一起看看吧。
问题描述：
3D建模软件的对其剖视图是根据剖切线方向放置的，如何将它摆正？
步骤指引：

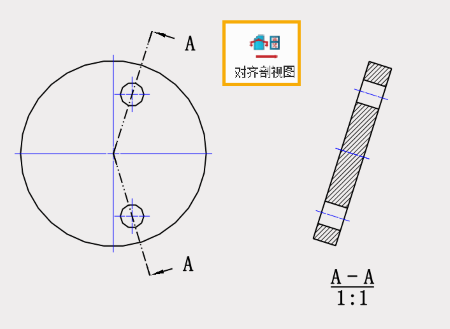

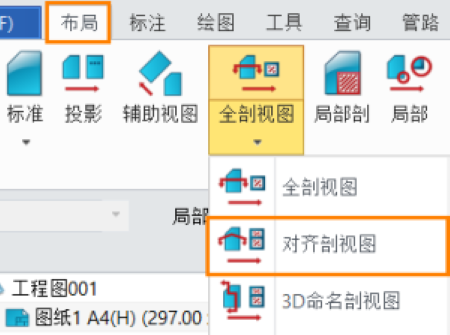

1.点击布局中的【对齐剖视图】命令，生成剖切视图。

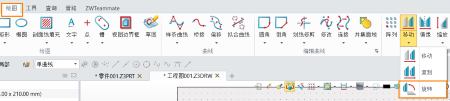

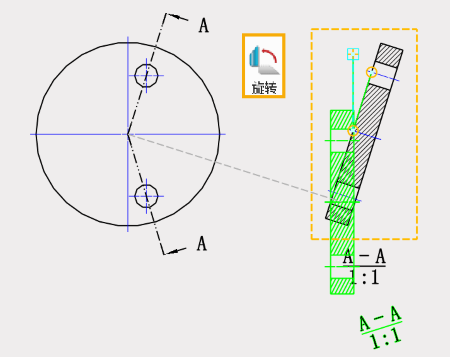

2.在【绘图】工具栏里，找到【旋转】命令，将剖视图摆正。

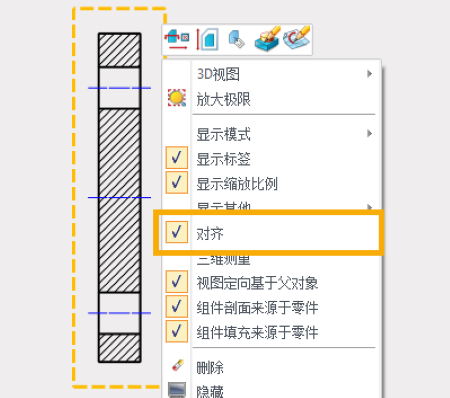

3.右键视图，把【对齐】选项取消勾选。

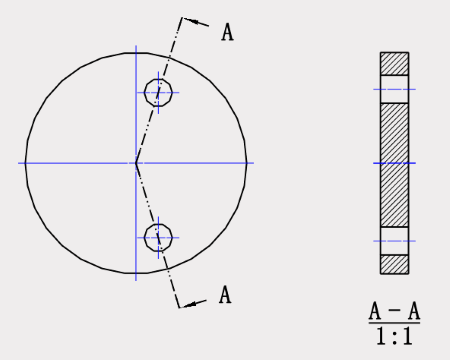

4.手动拖拽或使用【移动】命令，对齐主视图即可。
感谢小伙伴们的耐心阅读和支持，更多的三维建模教程内容敬请关注。
