CAD怎样设置弧长标注界线
CAD怎样设置弧长标注界线
在 CAD 绘制机械零件图、建筑圆弧构件图时，弧长标注是呈现圆弧尺寸的核心方式，比如标注齿轮圆弧齿顶、管道弯曲段长度时，清晰的弧长标注能让尺寸信息一目了然。但你是否常遇到这样的困扰：添加弧长标注后，标注界线要么紧贴圆弧边缘导致文字重叠，要么延伸过长遮挡其他图形元素；想调整界线的角度或起点位置，却找不到对应的设置入口；甚至在标注多个相邻圆弧时，界线相互交叉，让图纸显得杂乱，不符合绘图规范？想要让弧长标注既精准又整洁，提升图纸专业性，接下来就为大家详细介绍具体的设置步骤。
问题描述：
当标注弧长尺寸时，如果需改变标注界线垂直于弦长方向，该如何设置
步骤指引：
1.命令行输入【DIMARCEXTLINEDIRECTION】，【回车】确认；
2.命令行提示
DIMARCEXTLINEDIRECTION 的新值 <0>:输入【2】，然后【回车】

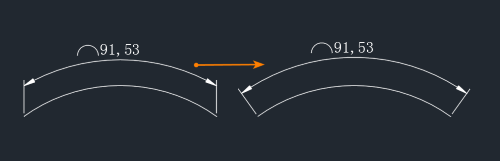

3.再进行弧长标注后，标注接线方向变更为垂直于弦长方向。

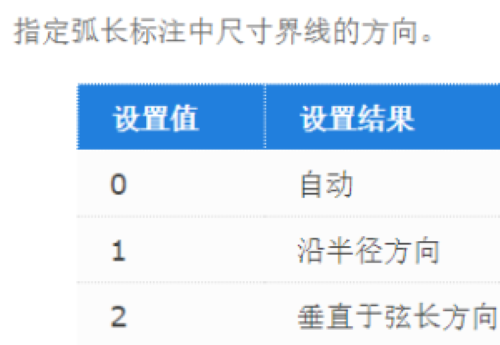

注：该参数设置值含义如下图
自动：
圆弧的包含角大于 90°，弧长标注的尺寸界线沿半径方向。
圆弧的包含角小于 90°，弧长标注的尺寸界线垂直于弦长方向。
以上就是本文的全部内容，希望对大家有所帮助。
