在管道设计中使用挠性管时，有时会遇到创建失败、系统提示未定义对应参数的困扰。该问题的核心在于预先指定挠性管的规格库。通过在【管筒参数】中正确关联到制造商的标准文件，即可为后续设计提供数据基础，让挠性管的创建变得顺畅，保障复杂管路布局的完整性与灵活性。
问题描述：

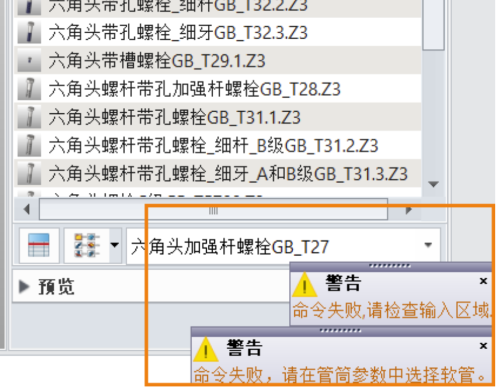

创建挠性管失败，提示如下：
原因分析：
没有在【管筒参数】—【挠性管】上定义挠性管，所以无法生成对应的挠性管
解决方案：

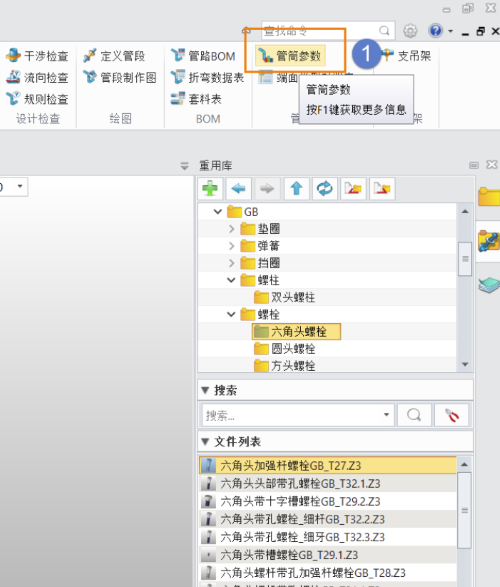

1.在【管筒】模块里，点击【管筒参数】命令。

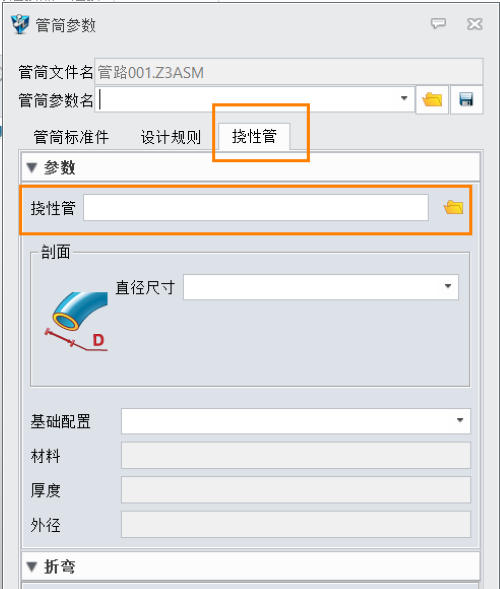

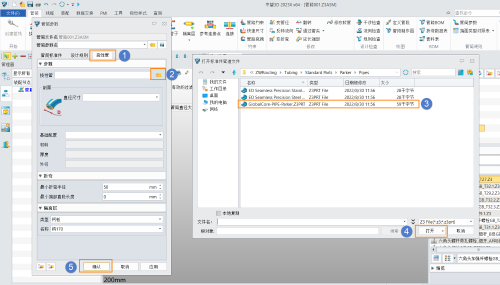

2.在弹出的对话框里选择【挠性管】，点击文件夹图标，选择【GlobalCore-PIPE-Parker】文件，然后点击打开，最后点确认即可。重新使用【挠性管】命令，即可生成对应的挠性管。
以上就是本篇文章的全部内容，希望对你有所帮助！
