在管道系统布局中，传统绘制方法常需反复调整视角和线段来定位端点，过程依赖空间估算，效率较低且难以精确控制三维坐标。通过“XYZ投影距离偏移”功能，您可直接输入精确的X、Y、Z轴向距离值，软件将自动从参考点计算并生成目标定位点，实现管线的精准、快速铺设。这使管道设计从依赖视觉估算，转变为可预测、可复核的精确坐标输入。
问题描述：
在3D建模软件管道模块中，经常需要以XYZ的投影距离作为定位来绘制管线。那么在3D建模软件中应该如何以XYZ的投影距离来绘制管线呢？
步骤指引：
1.点击【管路】命令，在对话框中选择【两点】形式绘制。【点1】选择管路的起点，然后点击【点2】右侧的红色箭头，在弹出的菜单中选择【偏移】。

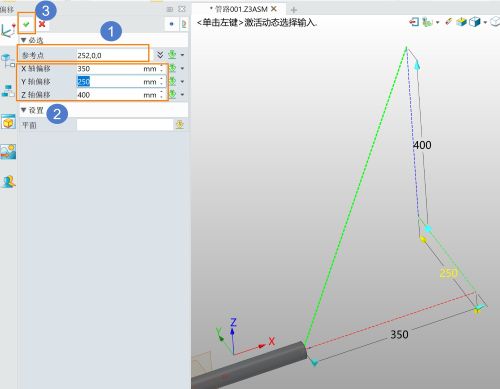

2.在弹出的对话框中，选择管线的起点作为【参考点】，分别设置【XYZ轴偏移】，然后点击确认即可。

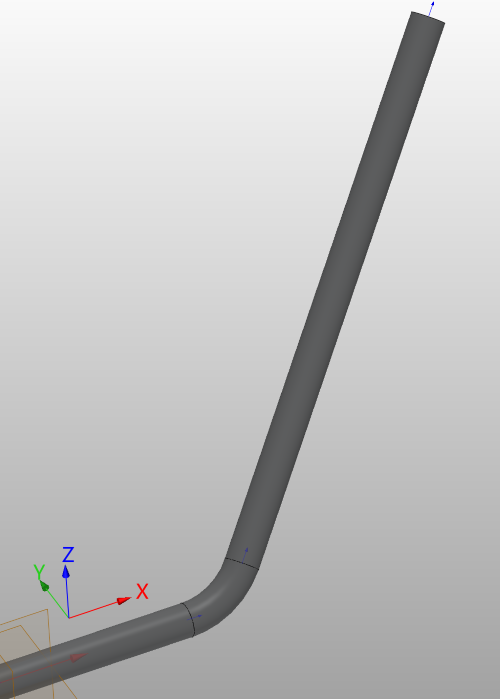

3.效果如图所示，即以XYZ的投影距离绘制管线成功。
以上就是本篇文章的全部内容，希望对你有所帮助！
