在机械设计、工程制图领域，序号和球标是连接图纸与物料清单（BOM表）的生命线。然而，面对复杂的装配体，手动逐个标注序号不仅效率极低，一旦发生设计变更，更新和核对更是令人头疼的噩梦。
你是否正在寻找一款能自动、准确、高效完成序号和球标标注的CAD工具？本文将助您彻底告别手动繁琐操作，实现BOM表与图纸的智能联动。
问题描述：
在各类设计过程中（特别是机械设计过程中），经常会需要对绘制的图元进行引线球标指向或者序号球标指向，虽然CAD机械版提供这类功能，但是如果使用的是CAD平台软件，就没办法了，那么这里就提供一个便捷的工具可以轻松实现机械软件里类似的功能。
步骤指引：
1.下载【序号标注.lsp】文件
2.在CAD中执行【appload】命令，点击【添加】按钮，选择【序号标注.lsp】文件，然后选择该工具，点击【加载】按钮，点击【确定】，工具就加载成功了。

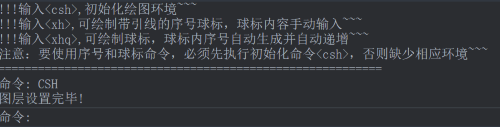

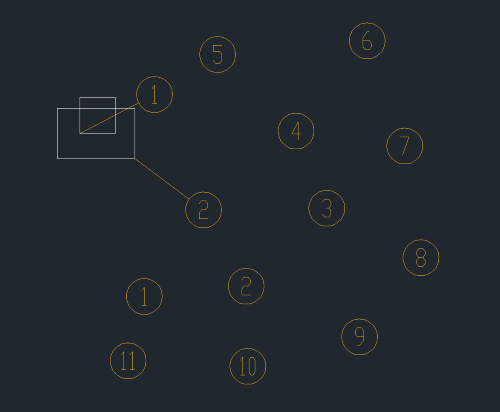

3.加载好工具后，注意看命令栏，会有相应的软件操作说明，需要先执行【CSH】命令来初始化绘图空间的环境，然后如果是需要绘制有引线的球标就执行【XH】命令，如果是绘制单纯的无引线数字球标就执行【XHQ】即可。
以上就是本篇文章的全部内容，希望有所帮助！
