3D建模软件柔性子装配正常约束后状态颜色仍显示无约束的原因与解决
在装配体中对柔性子装配添加约束后，如果该子装配的约束状态颜色仍然显示为“无约束”的样式，而非正常的约束完成颜色，这往往并非软件显示问题，而是子装配内部组件缺少与默认坐标系的约束所导致。要解决这一问题，需要检查并补全子装配内部的约束关系。下面分析原因并提供处理方法。
问题描述：

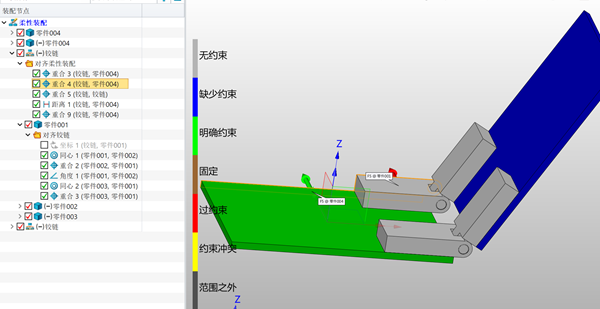

柔性子装配正常约束后，约束状态颜色仍显示为无约束。
原因分析：
子装配中的组件没有约束时，在总装里会显示成未约束的颜色
解决方案：

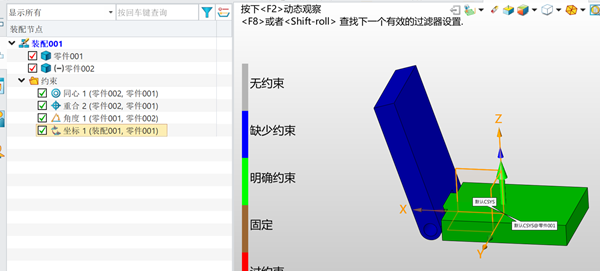

1. 打开子装配件，检查子装配中的组件是否与默认坐标间缺少约束。补全约束即可（可直接添加坐标约束）如图；

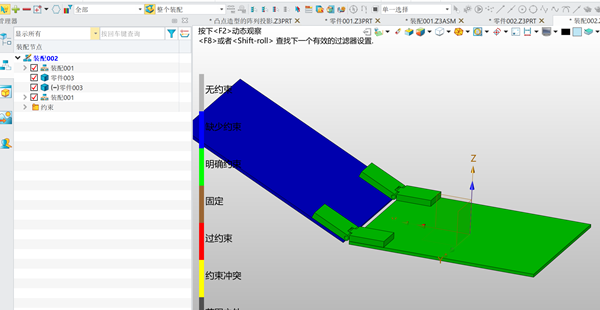

2. 完成约束后状态：
通过在子装配中为各组件补全与默认坐标系的约束，即可使总装中的颜色状态恢复正常显示。如有其他疑问，欢迎在评论区留言。祝您设计顺利！
