国产三维设计软件管路创建失败提示长度超范围的处理方法
国产三维设计软件管路创建失败提示长度超范围的处理方法
在插入管路时，如果弹出“管道长度超出范围”的警告，管路无法生成，很多人的第一反应是检查布管路径是否有误。其实这个提示通常与设计规则中设定的长度限制有关，如果当前绘制的管路长度小于允许的最小值，系统就会阻止操作。通过调整管道参数中的长度范围值，可以解除这一限制，使布管恢复正常。下面说明具体的修改位置和操作步骤。
问题描述：

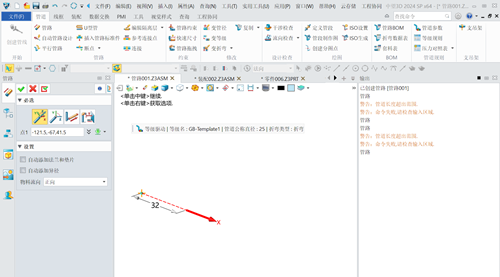

3D管道模块，在插入管路时无法创建管路，并且软件出现警告弹窗：管道长度超出范围，如何处理？
步骤指引：

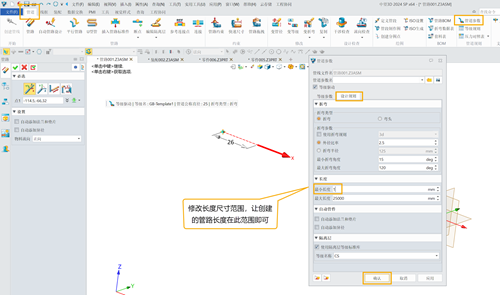

1. 打开【管道参数】编辑窗口，选择【设计规则】，修改长度范围，把【最小长度】改成【1】，然后确定退出；
2. 重新绘制管路，保证管路长度在所设置的长度范围内。
调整最小长度后再次布管即可正常生成。若后续遇到类似长度限制问题，可按照相同路径调整数值。
