三维CAD管道设计默认国标样式的设置方法
在管道设计过程中，国标样式是大多数项目采用的标准，代号为GB，直径表达方式为DN。如果每次新建管路或打开新项目时都需要手动切换标准件库和直径类型，不仅操作繁琐，还容易出现标准不统一的情况。软件提供了全局配置选项，可以在管路设置中一次性修改默认值，使后续所有操作都自动沿用国标样式，避免重复设置。下面说明具体的配置路径。
问题描述：
在客户的管道设计过程中，通常使用的是国标样式，代号【GB】，直径表达样式为【DN】，为了简化操作步骤，可以设置全局值，从而避免每次设计都进行设置更改。
步骤指引：

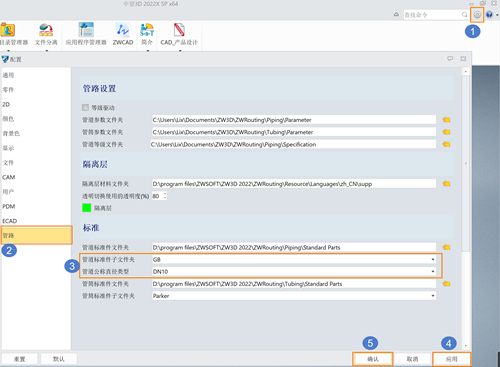

1. 点击软件界面右上角齿轮图标打开【配置】，在左侧选项卡选择【管路】。
2. 将默认【管道标准件子文件夹】更改为【GB】，【管道公称直径类型】更改为【DN10】，点击【应用】再点击【确定】即可。
完成设置后，后续新建的管路将默认使用国标样式和DN直径表达方式，无需再次切换，有效提升设计效率。
