3D建模软件怎样设置自动添加弱约束尺寸
3D建模软件怎样设置自动添加弱约束尺寸
在3D建模的草图绘制阶段，弱约束尺寸就像一位“隐形助手”，能悄悄记录元素间的位置关系，既不强行限制设计灵活性，又能防止模型意外变形。但很多人还在手动一个个添加约束，不仅费时费力，还容易漏掉关键关联。在三维建模软件中，只需简单几步设置，软件就能在你画线条、拉圆弧时，智能生成尺寸标注，让草图绘制又快又稳。接下来，就教你如何开启这个“懒人功能”，让建模效率瞬间提升。
问题描述：
在绘制草图过程中，如何才能使绘制的图形自动添加弱约束尺寸？
步骤指引：
方法一：

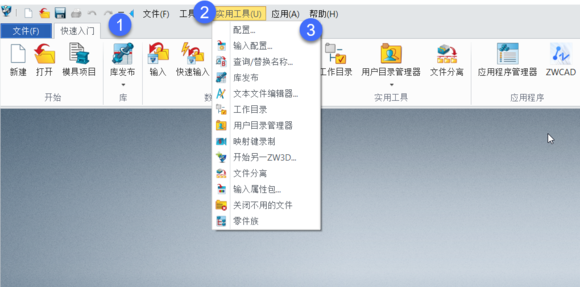

1.点击三角按钮，展开菜单栏，再点击菜单栏中【实用工具】-点击【配置】

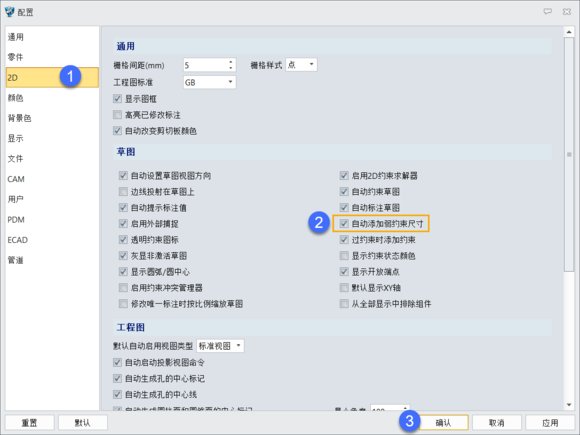

2.在【2D】选项勾选【自动添加弱约束尺寸】，点击【确认】
方法二：

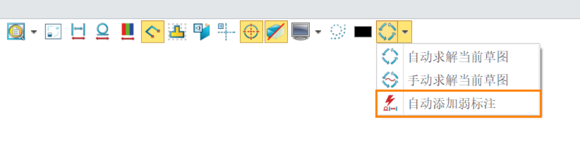

1.进入草图模式后，找到【DA工具栏】中的【自动求解当前草图】按钮。
点一下旁边的黑色箭头，打开下拉菜单，然后选择【自动添加弱标注】项。

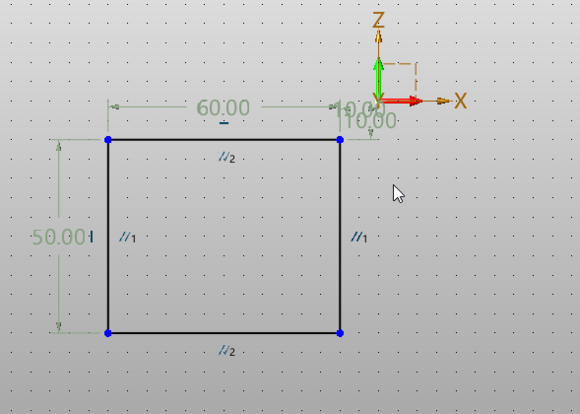

2.设置完成后，再绘制草图便是如下图效果
本文的内容分享至此结束，但愿能为你带来一些有价值的参考。感谢你的驻足阅读，期待在评论区与你进一步交流，期待与您的再见！
