3D建模软件工程图中怎么单独设置某些零件显示的线型
在复杂的装配体工程图中，所有零件千篇一律地采用同一种线型显示，往往会导致视觉上的混淆，尤其是当需要区分内部结构、运动部件或特定加工面时，线型无法区分不仅影响了图纸的可读性，更可能造成生产端的误读与返工。然而，3D建模软件默认的“随图”设置，让单独调整某一零件的线型变得繁琐难寻。其实，通过简单的属性覆盖，就能精准控制特定零件的线条样式。接下来让我们一起看看吧。
问题描述：
在3D建模软件工程图中，需要对某些零件单独设置为其他线型时，该如何操作？
步骤指引：

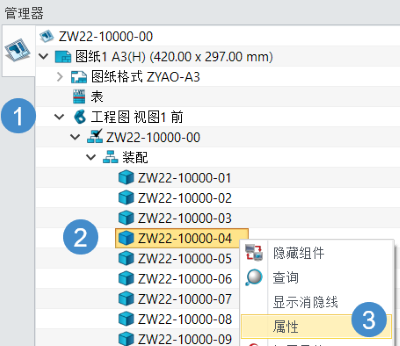

1.在绘图区域左侧【管理器】中找到对应视图中需要修改线型的零件，并点击鼠标【右键】，在右键菜单中选择【属性】。

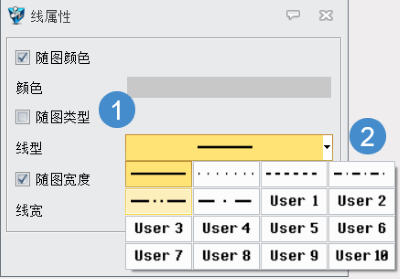

2.在【属性】对话框中，取消勾选【随图类型】，再设置指定的线型。
3.设置完成后，在对应视图中指定零件线型将会按照设置显示。
本文的全部内容就到这了，希望对大家有一些启发和思考，欢迎在评论区留下你的想法，更多的三维建模教程内容等你来。
