三维建模软件管道标准件插入时对齐点的修改方法
在管道中插入标准件时，系统默认以标准件的端面点作为对齐基准。但在实际装配中，有时需要将标准件的中心点或其他特征点与管道的插入点对齐，而不是端面。如果不调整对齐点，插入后可能还需要额外移动或旋转标准件，增加操作步骤。软件在插入标准件时提供了可选的对齐点设置，允许用户指定标准件上的任意特征点作为对齐参照。下面说明具体的操作方式。
问题描述：
在管道中需要插入管道标准件，在指定好管道的插入点后，插入管道标准件对齐的点为端面的点，我们可以通过可选项修改其对齐的点。
步骤指引：

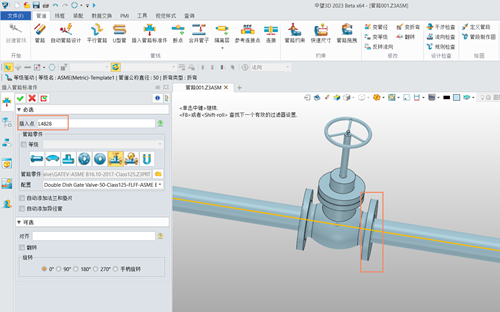

1. 在已有的管道中，选择【插入管道标准件】功能，选择【插入点】，选择【管路零件】；在未选择对齐点时，会自动对齐标准件的端面的点；

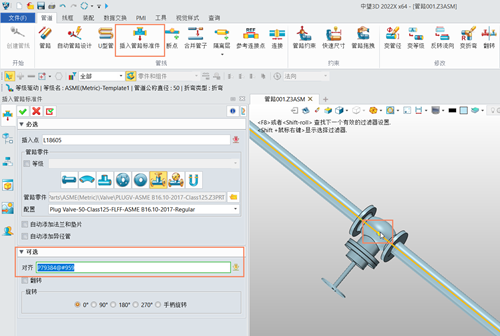

2. 在【可选】中选择【对齐】插入点，此点选择的是希望标准件对齐的点，如标准零件的【中点】。设置后，点击【确定】，即可修改对齐的点。
通过该方式，标准件插入时的对齐位置可以根据实际装配需求灵活调整，减少后续手动定位操作，提升布管效率。
推荐阅读：国产三维建模软件
推荐阅读：三维CAD管道设计默认国标样式的设置方法
