国产CAD教程 2026-09-04 14:50:27 116

CAD水暖电水暖电中墙体填充未显示如何修复？

在建筑图纸中，墙体填充的显示与详图模式的设置密切相关。若填充图案未显示，通常是详图模式未启用或详图比例与当前图纸比例不匹配所致。通过选项对话框中的加粗填充设置，可快速恢复填充显示。下面说明具体操作步骤。

问题描述：

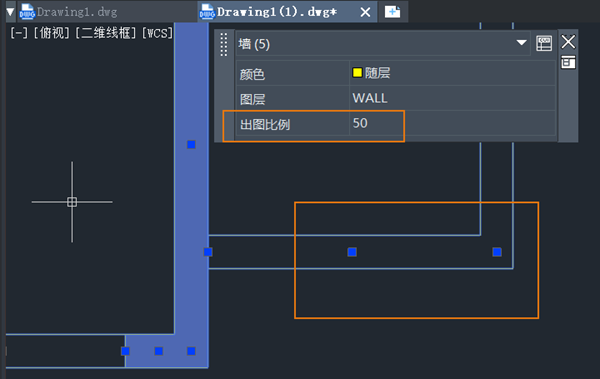

为什么部分墙体填充没有显示？CAD水暖电水暖电中墙体填充未显示如何修复？

原因分析：

填充图案的详图模式设置不正确。

解决方案：

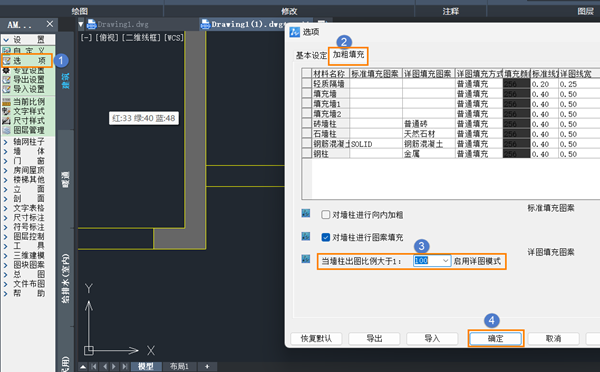

1. 点击水暖电菜单【建筑-设置-选项】，在选项对话框中，【加粗填充】页面，【启用详图模式】勾上，并设置合适的详图比例（一般为1：100）；CAD水暖电水暖电中墙体填充未显示如何修复？

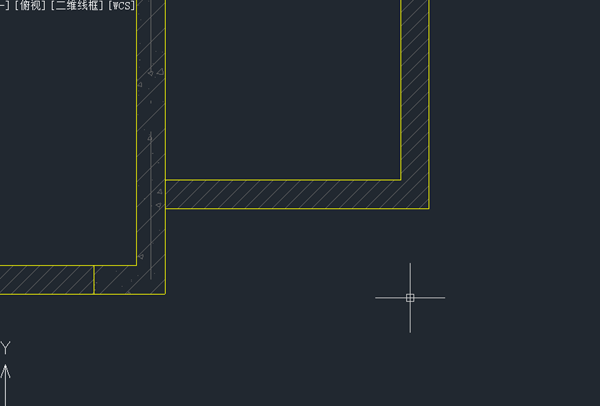

2. 设置后可实现以下显示效果CAD水暖电水暖电中墙体填充未显示如何修复？

启用详图模式并设定匹配的详图比例后，墙体填充将正常显示。建议根据常用图纸比例预先设置，避免重复调整。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
