3D建模软件如何让装配结构树按组件名称自动排序？(2025及以上版本)

在三维装配设计过程中，装配结构树是管理组件层级关系的重要工具。默认情况下，结构树中各组件按照插入装配时的先后顺序排列，这在设计初期问题不大。但随着项目推进，组件数量逐渐增多，这种基于插入时间的排序方式会给查找和定位特定零件带来不便，尤其是当需要按名称、编号或其他属性快速检索时，散乱的排列顺序会降低操作效率。针对这一问题，新版软件（2025及以上版本）提供了装配树排序功能，允许用户按组件名称、质量、体积等多种属性对结构树进行重新排列，使树状列表更加清晰有序。下面介绍具体的操作方法。

问题描述：

装配结构树是按组件插入前后的顺序排序，那如何能按文件名称自动排序呢？

步骤指引：

1. 装配树可按某一规则对顶层的组件进行排序，能够按组件名称、质量、体积、密度、长宽高等属性进行排序。

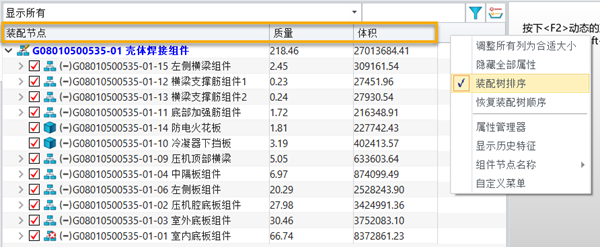

2. 打开装配，显示需要排序的多列树属性，右键装配树顶部，启动【装配树排序】。

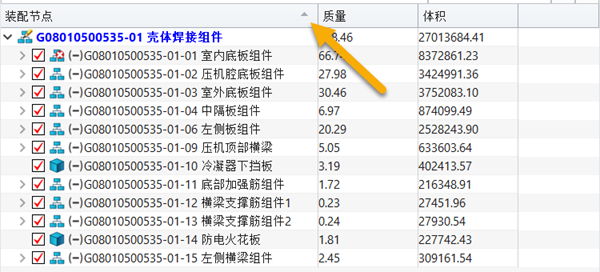

3. 单击不同的表头位置，可以按对应表头的规则进行排序，再次单击可以调整升降序。第一列表头的的排序规则为组件的名称顺序。

【注意事项】：仅能对当前装配的顶层进行排序，不支持跨层级的多层组件排序行为。

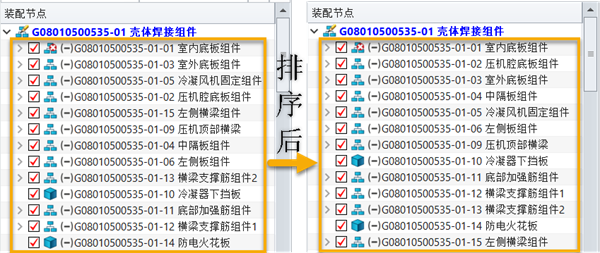

通过上述步骤，您即可将装配结构树从默认的插入时间顺序切换为按名称或其他属性排列的排序方式，使组件的查找和识别更加直观高效。该排序功能操作简单，只需在装配树顶部右键启动排序、单击表头即可完成，且支持升降序切换。需要注意的是，当前版本仅支持对当前装配的顶层组件进行排序，若需对子装配内部做同样处理，需分别进入各子装配中独立操作。如果您在实际使用中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您设计顺利！
