怎么用CAD创建倾斜的阵列
在CAD设计中，常规的矩形或环形阵列往往无法满足倾斜布局的需求，导致用户不得不重复手动调整对象位置，既耗时又难以保证精度。如何快速创建倾斜角度的阵列，成为不少设计师效率提升的关键瓶颈。事实上，通过灵活运用阵列功能中的参数设置，只需简单几步即可实现精准的倾斜阵列。接下来让我们一起看看吧。
问题描述：
如何创建倾斜的阵列？
步骤指引：
CAD有多种阵列方法，如需要倾斜阵列，需要使用【矩形阵列】。
方案一：

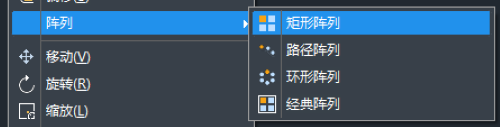

点击菜单【修改-阵列-矩形阵列】（【ARRAYRECT】命令），选择需要阵列的对象，设置阵列参数，得到矩形阵列；
方案二：
选择矩形阵列，【Ctrl+1】调出特性栏，在特性栏中设置【轴夹角】，从达到倾斜的效果。
方案三：

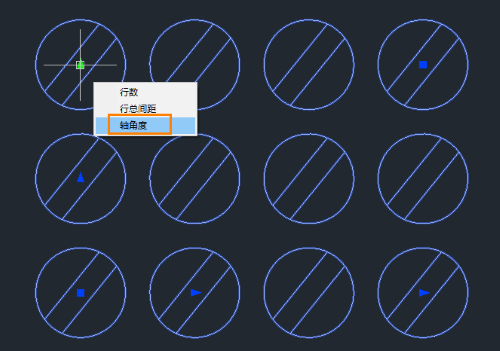

或者鼠标放在阵列夹点上，会有【轴角度】选项，选择后可以鼠标拖动动态调整倾斜。
以上就是创建倾斜阵列的具体操作方法了，希望对大家有所帮助。
