CAD水暖电中如何通过通用图库添加自定义图框？

国产CAD教程 2026-08-05 15:33:28 7

CAD水暖电中如何通过通用图库添加自定义图框？

在使用水暖电进行图纸设计时，标准图框可能无法满足所有项目的需求，因此需要将符合企业规范的自定义图框添加到软件图库中。软件提供了灵活的图框入库机制，允许用户将任意绘制的图框样式保存到图框库，并在后续设计中直接选用。下面说明具体操作步骤。

问题描述：

CAD水暖电如何创建自定义图框？

步骤指引：

1.绘制自定义图框样式；CAD水暖电中如何通过通用图库添加自定义图框？

2.点击水暖电菜单【图块图案-通用图库】，打开图库对话框，点击菜单【图库-图框库】，根据自定义图框的类型选择；CAD水暖电中如何通过通用图库添加自定义图框？

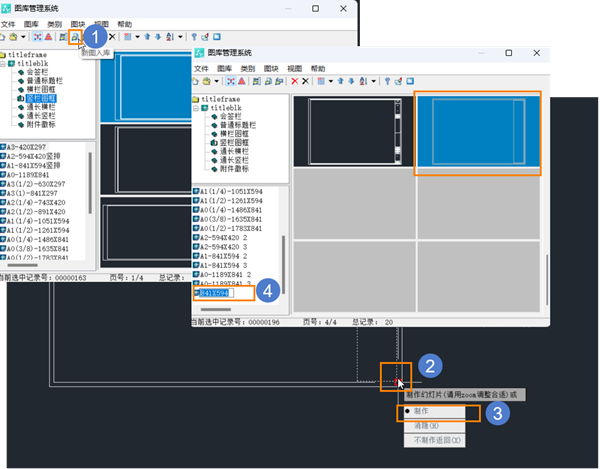

3.点击【新图入库】按钮，框选自定义图框，选择图块基点，然后选择【制作】，命名图框，完成自定义。CAD水暖电中如何通过通用图库添加自定义图框？

按照新图入库流程完成基点和命名设置后，自定义图框即成功存入水暖电图框库，后续插入图纸时可直接选用。如需批量入库，可参考类似操作逐次添加。如有其他疑问，欢迎在评论区留言。祝您使用顺利！
