CAD水暖电如何快速生成线图案

在给排水或电气图纸中，一些标准图例需要通过连续线条来表达，例如排水沟、电缆槽或绿化边界。如果手动重复绘制，工作量较大。线图案功能提供了一种快速生成方式，用户只需选择路径或绘制一条线，即可自动生成预设样式的连续图案。下面说明具体的调用方法。

问题描述：

CAD水暖电线图案功能如何使用？

步骤指引：

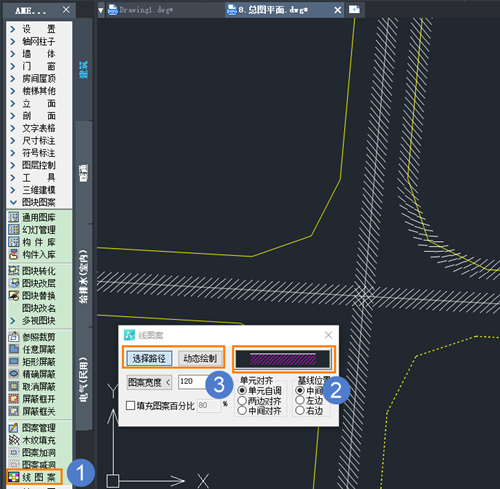

点击水暖电菜单【图块图案-线图案】，在弹出的对话框中选择线图案的样式，然后点击【选择路径/动态绘制】，选择线段或绘制路径，生成线图案。CAD水暖电如何快速生成线图案

路径选择完成后，线图案自动沿路径生成，可随时调整样式或重新生成，方便快捷。
