CAD水暖电如何在多层系统图中快速添加楼层标高

在绘制多层建筑的系统图时，楼层标高是必不可少的标注内容，用于表示各层楼面或管道的高度位置。如果通过手动绘制直线并逐一标注文字来完成，过程繁琐且容易出错。软件中内置的标楼板线功能可以自动识别立管位置并生成楼层标高，大幅提升绘图效率。下面说明具体的操作方式。

问题描述：

在已经生成的多层系统图中，需要添加楼层标高，如何操作？CAD水暖电如何在多层系统图中快速添加楼层标高

步骤指引：

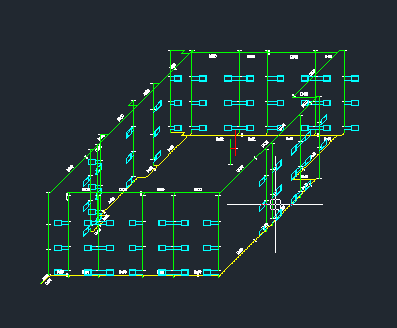

1. 以下示例在暖通系统图添加楼层标高。

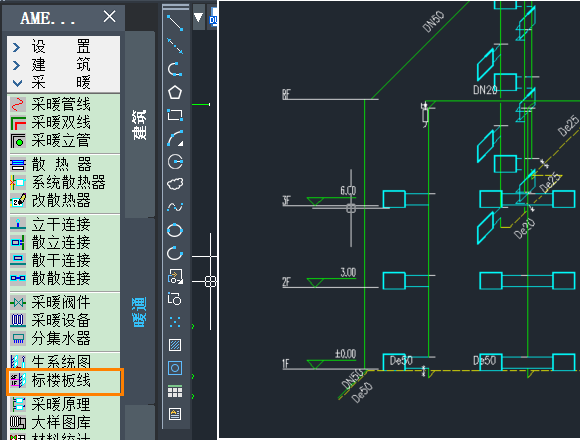

2. 点击水暖电菜单【暖通-采暖-标楼板线】功能，点击需要标注的立管即可。CAD水暖电如何在多层系统图中快速添加楼层标高

选择立管后，标高标注自动完成，各楼层位置清晰可辨。如需调整标高数值，可在标注后手动编辑文字内容。
