如何用CAD设置多线端点封口
CAD绘图中，多线是建筑墙体、管线布置等场景的核心绘图工具，默认绘制的多线端点呈开放状态，若手动拼接闭合不仅增加操作量，还易出现衔接偏差，破坏图纸的规范性与美观度，这是设计人员绘制多线时的常见痛点。本文将讲解多线样式的调出、封口参数设置及设为当前样式的操作步骤，助力大家高效绘制规范的封口多线，接下来让我们一起看看吧！
问题描述：
如图所示，如何在绘制多线时，端点处为封口样式？
步骤指引：

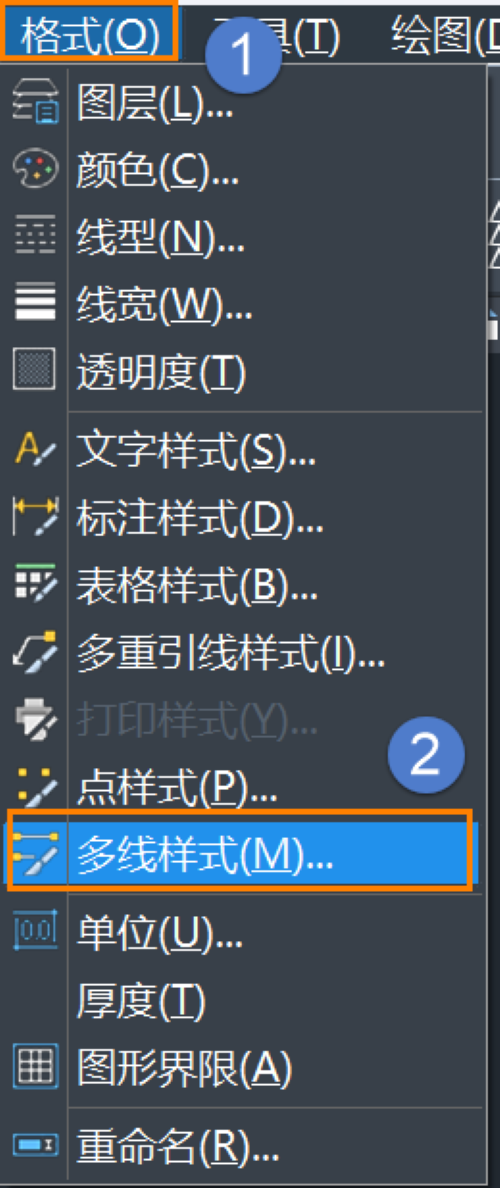

1.点击菜单栏【格式-多线样式】，打开设置多线样式对话框；
2.点击【添加】，设置【新样式名称】点击【继续】；
3.在【封口】内将直线的【起点】和【端点】的复选框勾上，点击确定；

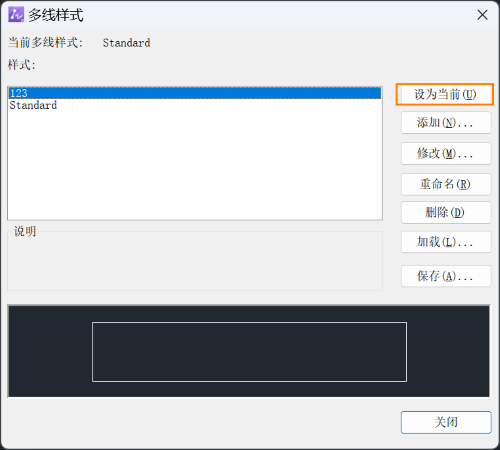

4.将新设置的多线样式【设为当前】。再重新调用多线命令进行绘制，即可自动生成闭合的多线样式。
以上就是本文的全部内容~希望对您有所帮助。
